先说结论：STM32搭配MK米客方德SD NAND（贴片式SD卡）走SDIO接口，是ST平台上开发量最小、性能最高的存储方案之一——STM32CubeMX图形化配置SDMMC外设、FatFS中间件一键挂载，底层驱动由ST的HAL库完整提供，不用自己写SD协议栈。调试阶段真正要盯的只有三个高频坑：上电后74个时钟脉冲、初始化时钟不高于400kHz、电源时序和去耦。下面按“硬件要点→初始化流程→实测数据→排错清单”展开。

一、硬件连接与配置要点

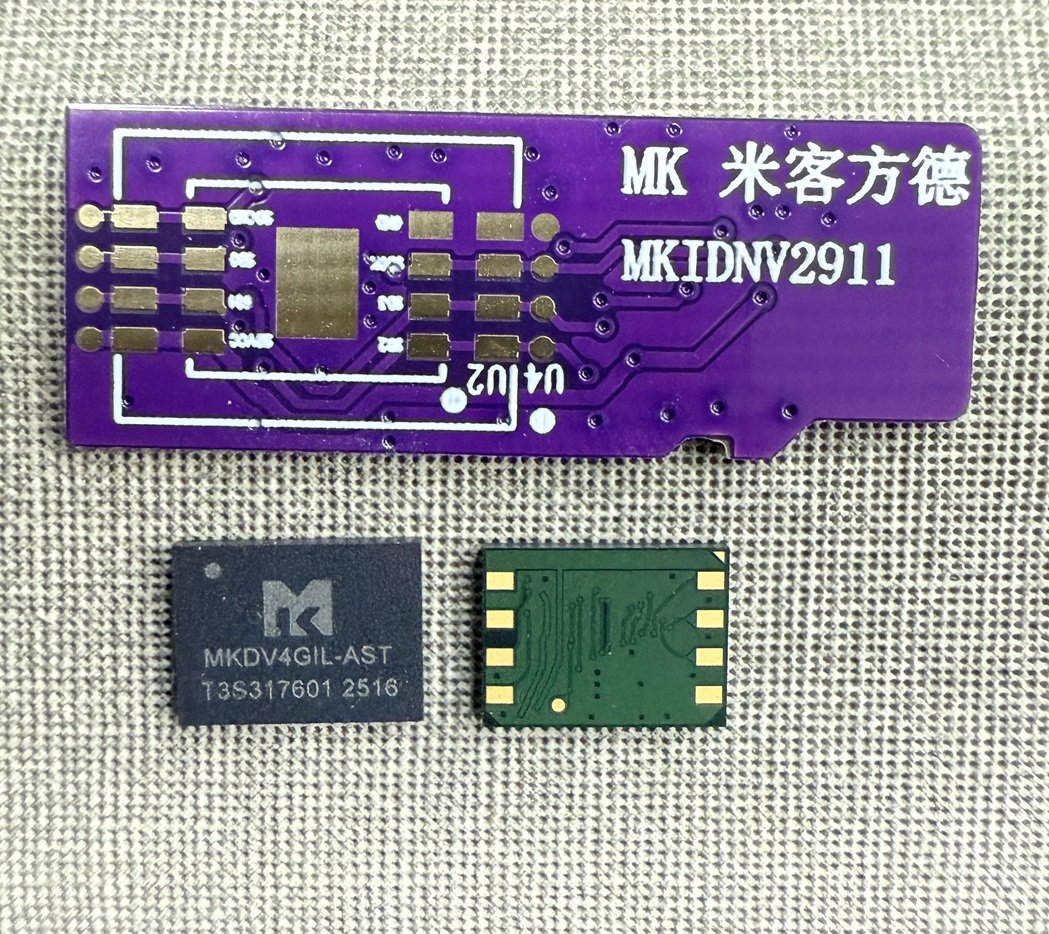

以MKDV系列（SD2.0协议、LGA-8、6.0×8.0mm）为例，SDIO四线模式用到CLK、CMD、DAT0~DAT3共6根信号：

1. CMD和DAT0各用10kΩ电阻上拉到3.3V（DAT1~DAT3在四线模式下也建议同样上拉），防止总线浮空；
2. CLK线串22Ω左右参考电阻（参考范围0~120Ω）抑制反射，走线短、两侧包地，不要给CLK加任何滤波电容，也不需要上拉；
3. VDD就近放0.1μF+10μF去耦电容，供电能力留200mA以上，电压2.7V~3.6V；
4. 芯片紧贴STM32放置，数据线等长。

STM32选型上注意：F1/F4/H7等带SDIO/SDMMC外设的型号可以直接跑四线SDIO；部分引脚极度紧张的Cortex-M0型号如果没有SDMMC控制器，则走SPI模式——SD NAND两种协议都支持，硬件Pin-to-Pin兼容，软件上切换即可，这也是双模式接口的价值。

二、初始化流程：两个必踩的时间常数

SD协议对初始化有明确要求，也是新手最容易卡住的地方：

1. 74个时钟脉冲：上电后，主控需要先在CLK上发送至少74个时钟周期（CS保持高、命令线为高），让SD NAND内部电路完成上电初始化，之后才能发CMD0进入软件复位。少了这一步，CMD0经常无响应。
2. 初始化时钟≤400kHz：协议规定初始化阶段（CMD0到识别完成）时钟必须低于400kHz，常用250kHz~400kHz。初始化完成后再把SDMMC_CK切换到高速时钟。有项目直接用10MHz或更高时钟初始化，CMD0完全无响应；降到250kHz后一次通过。
3. 上电时序本身也要合规：VDD先掉到0.5V以下保持至少1ms，再在0.1ms~35ms内上升至2.7V以上。电源上电容堆得太大、掉电“拖尾”，会导致芯片内部状态机没有彻底复位，表现为偶发初始化失败甚至UECC报错。

CubeMX侧配置路径：SDMMC外设选“SD 4 bits Wide bus”，时钟分频先配置出≤400kHz的初始化频率；FatFS中间件选SD Card模式，生成代码后在应用层调用f_mount挂载，之后就是标准的f_open/f_write/f_read/f_close接口，和操作U盘里的文件没有区别。

三、实测数据

基于MKDV2GIL-AST（2Gbit SLC、10万次擦写）在STM32平台的实测数据：

• 读卡器+PC端H2testw测试：顺序读约20_{21.8MB/s，顺序写约10}10.1MB/s；
• STM32 SPI模式（25MHz时钟）实测：读约2.5MB/s，写约1.8MB/s——适合传感器数据记录这类带宽不高的场景；
• 四线SDIO模式下顺序读可到约30MB/s量级（STM32H7平台配合高速时钟），顺序写约20MB/s，明显快于SPI；
• 功耗：待机约128_{130μA，连续读约31}33mA，连续写约41mA；
• 高低温：-40℃和+85℃均正常启动、正常读写。

对比同项目中用过的Micro SD卡+卡座方案：贴片SD NAND占板面积仅6×8mm，卡+卡座约180mm²；振动测试中卡座方案500次振动后出现偶发掉卡，贴片方案无异常；高温下普通TF卡70℃以上偶发写入错误，SLC SD NAND在85℃仍正常写入。

四、一个调试场景复盘

某客户用STM32F4做工业数采终端，样机阶段SD NAND初始化十次里有两三次失败，失败后重试又能成功。排查过程：逻辑分析仪抓总线，发现上电后CMD0紧跟在电源上升沿后发出，74个时钟脉冲在部分启动路径下被漏掉；同时示波器看到掉电后VDD从3.3V缓慢下降，在1.5V附近拖尾约200ms才到0.5V以下——快速重启时电没放干净。解决方案：软件上在初始化函数开头强制输出74个以上空闲时钟再发CMD0，初始化时钟固定280kHz；硬件上VDD去耦电容从22μF调整到参考值附近、电源改用带主动放电的DC-DC方案，并保证断电到再上电间隔满足0.5V以下保持1ms。整改后连续上下电测试上千次，初始化失败零复现。

五、调试排错清单

初始化失败时按顺序查：① 供电电压2.7~3.6V、电流余量是否够、VDD波形掉电有无拖尾；② 上电后74个时钟是否发够；③ 初始化时钟是否≤400kHz；④ CMD/DAT上拉是否10kΩ齐全；⑤ CLK走线是否过长、串阻是否漏贴、有无误加电容；⑥ 重试机制：命令超时后按协议重试而不是直接死等。运行期偶发CRC/UECC错误，优先回头查电源和CLK走线，这是两个根因占比最高的方向。
总结：STM32+SD NAND的SDIO方案，软件上有HAL库+FatFS托底，驱动开发量接近于零；工程难点全部集中在时序纪律和板级细节——74个时钟、400kHz初始化频率、干净的电源边沿、短而包地的CLK。这些点一次做对，后续拿到的就是SLC颗粒10万次擦写、内置ECC与坏块管理、-40~85℃宽温、万次掉电保护的完整可靠性，文件系统层面则和操作标准SD卡完全一致，非常适合需要快速量产、长期免维护的工控和车载终端。
