先说结论：MK米客方德SD NAND（贴片SD卡、SD NAND Flash）可以直接走标准SMT回流焊，耐温参数的红线很明确——无铅焊锡峰值温度不超过260℃、有铅焊锡不超过235℃，峰值温度停留时间不超过10秒，整体参照IPC-J-STD-020标准。只要曲线控制在这个窗口内、湿敏管控到位，LGA封装的SD NAND焊接良率可以稳定在很高水平；真正出问题的案例，九成以上出在受潮未烘烤、风枪温度超350℃、双面贴装顺序错误这三件事上。

一、先理解芯片为什么“怕潮不怕热”

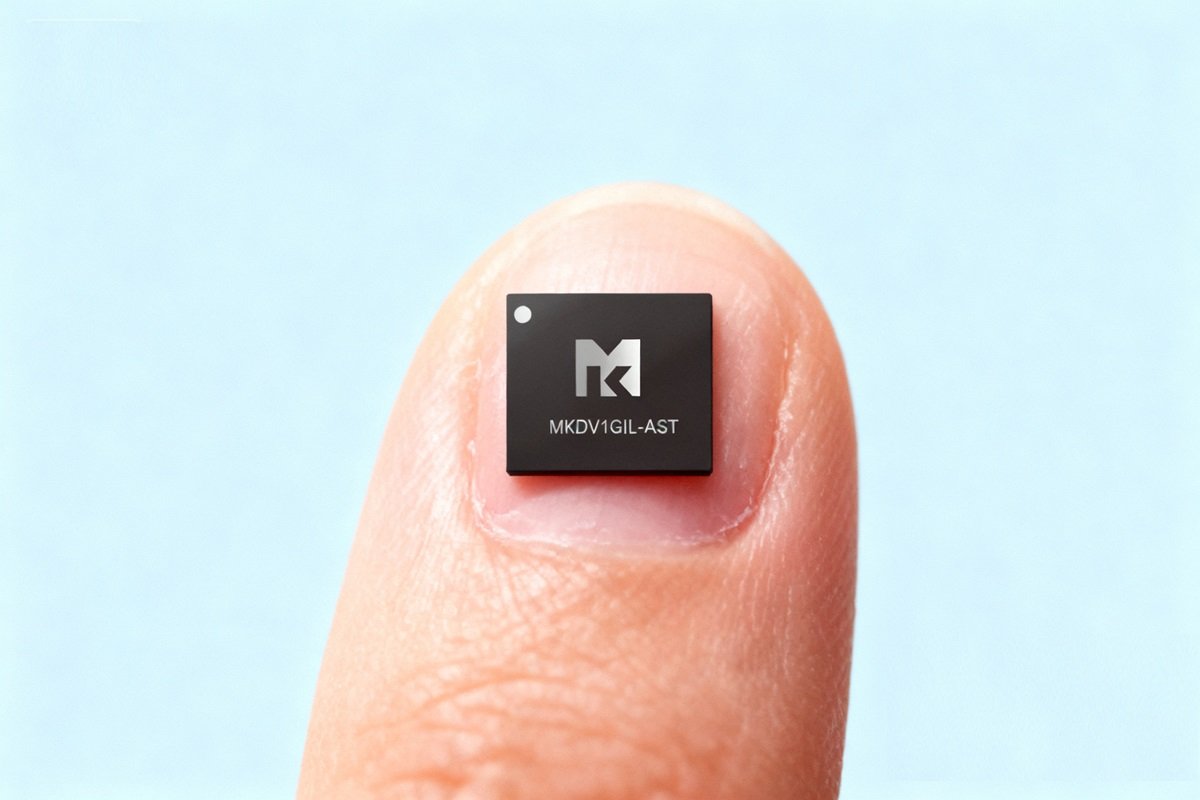

SD NAND的LGA封装内部是Flash存储颗粒+Flash控制器+数颗电容，基板是PCB材质（FR-4类）。PCB基板的优点是适合复杂布线、封装可以做得很小巧（MKDV系列只有6.0×8.0mm），代价是散热性比金属框架封装稍逊，且材料本身会吸湿。回流焊时整个封装被加热到两百多度，封装内部吸收的水分会迅速汽化膨胀，如果湿气超标，就可能导致内部分层（delamination）——分层初期不一定直接坏，但会影响长期稳定性，这也是为什么湿敏等级（MSL，Moisture Sensitivity Level，湿气敏感等级，等级数字越大越怕潮）管控是焊接前的首要环节。
SD NAND的湿敏等级为MSL3，官方建议按比MSL3更严格的标准执行：散包装器件上线前，120℃烘烤8小时；当批次没用完的，存放在氮气柜或抽真空保存；再次上线前重新120℃烘烤8小时。这一步省不得，尤其是南方雨季和夏季高湿环境。

二、回流焊温度曲线关键参数

标准回流曲线分四个温区：预热区、恒温区（活性区）、回流区、冷却区。对SD NAND需要重点盯三个数字：

1. 峰值温度：无铅工艺（SAC305等）峰值不超过260℃；有铅工艺（Sn63/Pb37）峰值不超过235℃。曲线设定时建议留5~10℃余量，不要贴着上限跑，因为炉温实测往往比设定值有波动。
2. 峰值停留时间：在峰值温度附近的时间不超过10秒。时间过长会加速封装老化、增加分层风险。
3. 温变速率：升温和冷却都要平缓，避免热冲击。冷却过快会让焊点和封装承受较大应力，LGA这种大尺寸焊盘阵列对热应力尤其敏感。

还有一条工艺顺序要求：PCB有A/B双面贴片时，SD NAND这类存储器件放在最后贴装，避免它在二次过炉时承受不必要的额外热历程。

三、手工焊接与维修：风枪是“高压线”

打样和维修阶段常常用到加热台和风枪，这里的参数红线比回流焊更需要强调：

• 推荐方式是液体锡膏+加热台，温度均匀、器件受热一致性好。
• 用风枪时，温度务必不要超过350℃。实测经验是：风枪温度一旦超过350℃，芯片不良率会直线上升——封装内部的控制器和电容比焊盘更怕局部过热。
• 解焊（拆芯片）优先用加热台；必须用风枪时，控制在350℃、30秒以内完成。
• 手工焊接建议把加热时间控制在20秒左右，批量生产一律走机器贴片，不要依赖人工风枪。

四、真实场景：一批虚焊与“假好”的教训

某车载T-BOX客户在试产阶段用风枪手工补焊一批MKDV4GIL-AST（4Gbit、SLC、10万次擦写、-40℃~85℃），当批功能测试全过，但高低温循环后陆续出现个别板子初始化失败。X-Ray检查发现部分LGA焊盘焊点不完整——原因是风枪温度调在380℃，操作人员为“快速化锡”反复加热，封装轻微翘曲导致边缘焊盘虚焊，常温下靠焊料残余接触“假好”，热胀冷缩后接触断开。整改措施三条：补焊工序全部改为加热台+液体锡膏；确需风枪的工位锁定350℃以内并限时30秒；SMT线严格执行120℃/8小时烘烤、双面贴装时SD NAND末位贴装。整改后三个批次共数千块板，焊接相关不良归零，后续-40℃~85℃温度循环和振动测试均一次通过。

五、焊接环节自检清单

上线前过一遍：器件是否按MSL3管控（120℃/8h烘烤、余料氮气柜或真空保存）；炉温曲线是否实测（用测温板测真实焊点温度，不看炉子设定值）；无铅≤260℃/有铅≤235℃、峰值停留≤10秒；双面贴装是否最后贴存储器件；维修工位风枪是否锁定350℃/30秒；PCB焊盘设计是否做了十字花/梅花连接防虚焊。
总结：SD NAND的耐温能力完全覆盖工业标准无铅回流工艺，260℃/10秒的窗口对大多数产线都很宽松，不需要为它单独调整工艺。焊接可靠性的关键不在“芯片能不能扛”，而在湿敏管控和工艺纪律——烘烤做足、曲线测准、风枪管住、顺序放对。把这四点固化进SOP（标准作业程序），SD NAND这种6×8mm的LGA器件在量产中几乎不会成为焊接不良的来源，这也是贴片式存储相对卡座式TF卡在制造端的天然优势：没有卡座焊脚疲劳、没有插卡不良，一次贴装终身免维护。
