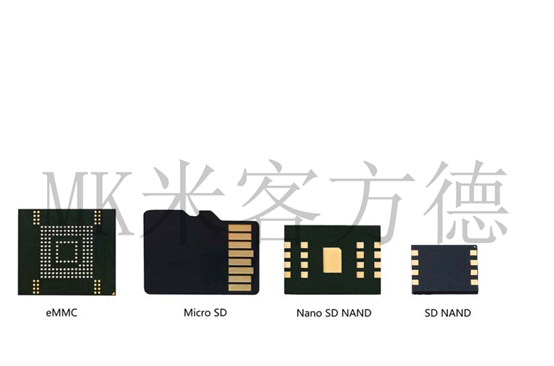

MK米客方德 SD NAND的读写速率取决于三个因素：总线模式（SDIO还是SPI、几位宽）、时钟频率、产品系列。给一个入门结论：MKDV系列（SD2.0）在SDIO四线50MHz下读卡器实测连续读约20_{22MB/s、写约10MB/s；在带SDMMC外设的高性能MCU平台上实测顺序读约30MB/s、写约20MB/s；SPI模式（1线，20}25MHz）实测读约2.5MB/s、写约1.8MB/s；MKDN系列（SD3.0）高速型号读速最高可达168MB/s。对日志、参数、字库类小数据应用，这些带宽普遍绰绰有余。

先建立带宽的基本概念。 SD总线的理论带宽 = 时钟频率 × 数据线位数 ÷ 8。SD2.0四线模式50MHz对应理论约25MB/s，实测因协议开销、控制器处理和文件系统因素，读约20MB/s出头、写约10MB/s属正常水平。SPI模式只有1根数据线，25MHz理论约3.1MB/s，STM32平台实测读2.5MB/s、写1.8MB/s。SD3.0引入UHS-I（1.8V IO、最高104MHz四线，理论约104MB/s），MKDN系列TLC型号标称读速达168MB/s量级（对应更高速总线规格），速度等级标注Class 10/U3/V30/A2。
SD3.0/UHS-I各模式的时钟与带宽对照。 UHS-I（Ultra High Speed Phase I，SD3.0引入的高速总线体系）在传统3.3V High-Speed模式之上定义了几种新模式：SDR12为3.3V信号、25MHz时钟，四线理论带宽约12.5MB/s；SDR25为3.3V、50MHz四线，理论约25MB/s，与SD2.0 High-Speed模式持平；SDR50切换到1.8V信号、50MHz四线，理论约50MB/s；SDR104为1.8V、104MHz四线，理论约104MB/s；DDR50为1.8V、50MHz双数据速率采样，时钟上升沿和下降沿各传一次数据，理论同样约50MB/s。要跑SDR50及以上模式需要两个条件：一是芯片支持1.8V IO电平，MKDN系列和MKDV pSLC的SSP型号支持1.8V/3.3V双电压IO；二是主控支持UHS-I，并在初始化阶段通过CMD11完成电压切换。若主控只支持3.3V SD2.0，协商结果就落在High-Speed模式，即读20MB/s量级；MKDV系列本身工作在3.3V、四线最高50MHz，对应的正是25MB/s理论带宽这一档。SPI模式则是另一套低速通道：20_{25MHz下单线理论约2.5}3.1MB/s，实测读约2.5MB/s、写约1.8MB/s。
速度等级标注怎么读？ 型号上的C10、U1、V10、A2这些标记是SD卡行业的速度等级：

• Class 10（C10）：最低连续写入10MB/s；
• U1/U3：UHS速度等级，分别要求最低连续写10MB/s/30MB/s；
• V10/V30：视频速度等级，分别对应最低连续写10MB/s/30MB/s；
• A2：应用性能等级，衡量随机读写IOPS（每秒输入输出次数），A2要求随机读≥4000 IOPS、随机写≥2000 IOPS，对小文件密集访问（如系统盘、资源包）意义较大。

MKDV系列SLC型号为C10/Smart等级；pSLC/MLC大容量型号为C10/U1/V10/A2；MKDN的TLC型号为C10/U3/V30/A2。
两种总线模式怎么选？

• SDIO四线模式：用CLK+CMD+DAT0~DAT3共6根信号线，带宽高（读卡器实测读约20MB/s），适合音频流、图片批量写入、固件升级、数据导出等场景；前提是主控带SDIO/SDMMC外设且引脚够用；
• SPI模式：用CLK/DI/DO/CS共4线（共用MCU的SPI外设），引脚省、接线简单、任何MCU都能接，实测读约2.5MB/s、写约1.8MB/s，适合传感器日志、参数存储、小资源读取。以皮电手环为例，10Hz采样的数据率以KB/s计，SPI带宽占用不到5%，完全没必要上SDIO。

实测功耗顺带参考（MKDV2GIL-AST）：待机约128_{130μA，连续读工作电流约31}33mA，连续写约41mA。低速SPI模式下整体功耗更低，电池供电产品可以优先评估SPI。
影响实际速率的常见因素（入门避坑）：

1. 初始化时钟必须低于400kHz，初始化完成后再切换高速时钟，否则CMD0无响应、设备直接不识别；
2. CLK走线过长、未包地、靠近干扰源（电感、射频天线），高速下误码上升会触发重试，速率骤降；CLK线上并电容（如22pF）会让时钟沿变缓导致初始化失败——CLK不需要上拉也不需要滤波；SD2.0型号CLK走线建议控制在10cm以内，SD3.0型号建议5cm以内并做50Ω阻抗匹配；
3. 供电不足（瞬时电流可超200mA）会导致间歇性格式错误或重试，表现为“速度忽快忽慢”；建议DC-DC供电、电流余量≥1A；
4. 小文件频繁写入受文件系统和垃圾回收影响，IOPS比连续带宽更关键，这也是A2等级和pSLC稳定写速的价值所在——pSLC颗粒在小文件和全盘写入下写速都能稳定维持，普通MLC/TLC此时会明显掉速；
5. 测量方式要区分：读卡器+H2testw测的是芯片峰值能力，MCU端受自身总线和驱动限制通常更低，评估系统性能应以MCU端实测为准。

典型场景的速率匹配： 传感器日志（KB/s级）→ SPI足够；语音录制/播报（几十~几百KB/s）→ SPI或SDIO皆可；图片抓拍批量存储（数MB/次）→ 建议SDIO；本地视频缓存 → 上MKDN SD3.0型号或eMMC。
怎么自己测？推荐两套方法。 一套是读卡器加PC端H2testw/FIO，先确认芯片本身能力（MKDV2GIL-AST读卡器测得读21.8MB/s、写10.1MB/s）；另一套是在目标MCU上实测：写大文件测连续吞吐（如10MB文件计时），同时统计混合小文件的访问耗时（更接近真实业务）。两组数据分开看——前者用于判断选档，后者用于评估体验。若MCU端实测明显低于上述参考值，优先按前面五条因素排查，顺序为时钟初始化、CLK走线、供电、文件系统、测量方式。
不同平台的经验值补充： STM32H7这类带SDMMC外设的高性能MCU跑SDIO四线，顺序读写可参考读约30MB/s、写约20MB/s；ESP32-S3走SPI 20~25MHz时实测读约2.5MB/s、写约1.8MB/s，跑SDIO可再上一个数量级；Nordic等纯SPI平台受总线限制，带宽在2MB/s左右，但对低占空比的传感器应用已经富余。
总结：看MK米客方德 SD NAND的速率，记住三组数字即可——SDIO四线读约20MB/s、写约10MB/s（SD2.0）；SPI读约2.5MB/s、写约1.8MB/s；SD3.0高速型号读速可达168MB/s。再按“数据率选模式、小文件看A2/pSLC、高速守CLK与供电纪律”三条原则设计，速率这件事在小容量嵌入式存储里通常不是瓶颈，可靠性和免驱开发才是SD NAND的主要发力点。
