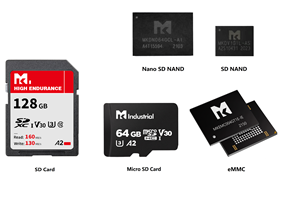

先说结论：MK米客方德SD NAND（贴片式SD卡、SD NAND Flash）同时支持SDIO和SPI两种总线模式，同一颗芯片、同一套封装焊盘，硬件上Pin-to-Pin兼容，软件上按协议选择即可。引脚紧张的项目用SPI模式，最少4根信号线（CLK、DI、DO、CS）就能跑；追求带宽的项目用SDIO四线模式，顺序读写速度可以到20~30MB/s量级。简单说：SPI省引脚、省开发量，SDIO拼速度，怎么选取决于MCU有没有SDMMC控制器和实际带宽需求。

一、两种模式的引脚占用对比

SD NAND的LGA-8封装把电源和信号全部引出，两种模式复用大部分引脚，差异在于数据线宽度：

• SPI模式：占用CLK（时钟）、DI（即CMD，主出从入数据线）、DO（即DAT0，主入从出数据线）、CS（片选，即DAT3）共4根信号线，加上电源和地。DAT1、DAT2悬空不用。进入SPI模式的方式是：上电初始化时CS保持有效（拉低）并发送CMD0，芯片即从SD模式切换到SPI模式。
• SDIO四线模式：占用CLK、CMD、DAT0~DAT3共6根信号线，其中DAT3在SD模式下不做片选用。四线并行传输，每个时钟周期传4bit数据。
• SDIO一线模式：调试或极端省引脚时也可以只跑DAT0单线，占用信号数和SPI接近，但速度低于SPI高频模式，实际很少用。

对主控资源紧张的设计来说，4根与6根的差别不只是两个引脚——SDIO往往还要占用一颗专用SDMMC外设和对应的DMA通道，SPI则几乎是每颗MCU都有的通用外设，任何带硬件SPI的主控（包括大量Cortex-M0、8051内核、RISC-V小内核）都能驱动。

二、速度与开发量对比

性能层面，两种模式差距明显，但对多数嵌入式数据记录场景来说SPI已经够用：

• SPI模式：初始化阶段时钟必须低于400kHz（常用250kHz），初始化完成后可提高到10~25MHz。实测在STM32的SPI 25MHz下，读约2.5MB/s、写约1.8MB/s；读卡器端极限读约20MB/s、写约10MB/s。驱动代码量小，协议帧结构简单，CS拉低→发命令→等响应→收数据，调通过程短。
• SDIO四线模式：SD2.0协议最高50MHz时钟，4bit带宽下理论上限25MB/s，读卡器实测读20~21.8MB/s、写约10MB/s；在高性能MCU（如STM32H7）平台顺序读可达约30MB/s、写约20MB/s。驱动依赖主控的SDMMC外设和协议栈（如ST HAL库、ESP-IDF的SDMMC驱动），有现成中间件时开发量同样不大，但没有SDMMC控制器的MCU无法使用该模式。

一个典型选择逻辑：ESP32-S3这类带SDMMC主机的芯片，做音频录制、图像缓存就用SDIO四线；做低采样率传感器记录（比如10Hz皮电信号采集）就用SPI，把宝贵的引脚留给传感器和通信模块。

三、场景分层：三种项目的实际选法

1. 引脚极度紧张的可穿戴/小型传感器节点。例如智能皮电手环类产品，主控要接传感前端、蓝牙、充电管理，可用IO不到10个。选择SPI模式，4根线接MKDV2GIL-AST，SPI时钟10MHz级别，实测工作电流读33mA、写41mA、待机约130μA，整机10Hz采样加蓝牙传输平均15mA、300mAh电池续航约20小时，带宽和功耗都恰到好处。
2. 有SDMMC外设且需要持续写数据流的工控终端。例如带本地波形录波的电力终端、需要缓存图片的识别设备，用SDIO四线模式，配合FatFS，顺序写稳定在10MB/s以上，写大文件不会成为系统瓶颈。
3. 平台切换或一个硬件版本兼容多个主控的产品。SD NAND各容量规格软硬件Pin-to-Pin兼容，两种模式同一焊盘支持，原理图按6根信号全连通设计，软件根据主控能力选择初始化路径——高端主控走SDIO，低成本降级主控走SPI，PCB不用改，这是双模式模式在产品平台化上的隐性价值。

四、一个真实选型案例

某客户做便携检测仪表，初版用高性能MCU+SDIO四线，带宽富余；后来为降成本推出精简版，换用引脚更少的低成本MCU，没有SDMMC外设。因为存储选的是MK米客方德SD NAND且PCB已按全信号连通设计，精简版只需在软件上把初始化流程改为SPI模式（上电拉低CS发CMD0、初始化时钟250kHz、之后提到16MHz），硬件零改动。实测SPI模式下读写2MB/s以内，满足每小时几MB检测数据的记录需求；同一颗MKDV2GIL-AST在两个版本上通用，BOM没有分叉，采购和备料只维护一个物料编码。

五、选型决策清单

确定模式前回答四个问题：主控有没有SDMMC/SDIO主机外设？没有则只能SPI；实际持续写入带宽需求是多少？低于1MB/s的日志类应用SPI绰绰有余，持续写音频/图片选SDIO；引脚余量还有多少？紧张到2个IO都要抠就用SPI；是否需要一个硬件兼容多档主控？需要则按6信号全连通布线、软件双模兼容。另外两点与模式无关但同样重要：CMD/DO线10kΩ上拉、CLK串22Ω且不挂电容、电源留200mA余量，SPI和SDIO模式下都要遵守。
总结：SD NAND的双模式接口本质上是把“速度”和“引脚”做成了一道可选择题而不是单选题。SPI模式以4根线、通用外设、简单协议覆盖了绝大多数小容量嵌入式存储场景；SDIO模式以6根线换20_{30MB/s的顺序带宽，满足音视频和批量数据场景。加上SLC/pSLC颗粒10万次/3万次擦写寿命、内置ECC纠错与坏块管理、-40}85℃宽温和万次掉电保护，无论哪种模式，底层可靠性都由芯片内部控制器兜底，工程师只需专注在接口带宽与引脚分配的取舍上。
