MK米客方德 SD NAND硬件设计避坑:PCB Layout信号完整性规范

2026-10-10 拓优星辰



先说结论:MK米客方德SD NAND(也就是常说的贴片式SD卡、SD NAND Flash)在硬件设计阶段的Layout并不复杂,核心就四件事——CLK时钟线短且包地、数据线等长、电源就近去耦、芯片紧贴主控放置。这四条做好了,50MHz(SD2.0协议)的四线SDIO可以跑得非常稳;做不好,轻则高温偶发读写错误、初始化失败,重则出现UECC(Uncorrectable ECC,不可纠正的纠错码错误,即芯片内部ECC纠错都救不回来的位错误)。下面结合产品参考设计和实测踩坑经验逐条展开。

一、为什么Layout对SD NAND特别关键

SD NAND虽然在协议上就是一颗“可以焊在板子上的SD卡”,但它没有卡座接触不良的物理问题,隐患全部转移到了板级信号完整性上。它的接口信号共6根:CLK(时钟)、CMD(命令)、DAT0~DAT3(4根数据),再加上VDD和GND。其中CLK是同步参考,所有收发动作都踩着时钟边沿进行,CLK波形差一拍,整个总线就会错位。
SD2.0协议的最高时钟频率为50MHz(对应理论传输带宽25MB/s,4线模式),SD3.0协议的MKDN系列最高可达208MHz。频率越高,走线越“怕长、怕绕、怕干扰”。这里先说一个反直觉的真实案例:有客户在CLK线上并了一颗22pF电容想“滤波”,结果SD NAND一直初始化失败。原因很简单——CLK是高速数字时钟信号,不是电源,加电容会让上升沿和下降沿变缓、波形变圆,芯片内部识别不到合法时钟沿。去掉电容后立刻正常。CLK线同样不需要上拉电阻,这与CMD和DAT线完全不同。

二、六条Layout规范(按重要程度排序)

  1. CLK走线越短越好,两侧包地。SD2.0型号(MKDV系列)建议走线控制在10cm以内,SD3.0型号(MKDN系列)建议5cm以内。能走5mm就不要走15mm。CLK两侧打地过孔做包地处理,控制单端阻抗50Ω;CLK线上可以串一颗0~120Ω的参考电阻(常用22Ω),用于抑制边沿反射。
  2. CLK远离干扰源。不要让CLK从电感、DC-DC开关节点、大功率MOS管、射频天线底下或旁边经过,开关电源的纹波耦合进时钟线是高温报错的常见根因。
  3. DAT0~DAT3数据线做等长。4根数据线长度尽量一致,避免同时传输时出现相位偏差;数据线同样建议短、直、少打过孔。
  4. CMD和DAT线上拉要齐全。CMD(SPI模式下即DI)和DAT0(SPI模式下即DO)各用10kΩ~100kΩ电阻上拉到3.3V,常用10kΩ。上拉的作用是防止总线在空闲时电平浮空(电平悬空会导致状态机误判)。注意:这些上拉电阻只保护CMD和DAT线,CLK不要加上拉,也不要加滤波电容。
  5. VDD就近去耦、单独供电。VDD旁边放置0.1μF+10μF的去耦电容,容值不要随意放大——参考设计常用2.2μF左右的配置,电容过大掉电慢,会引发“电没放干净就重启”的问题。供电能力建议不小于200mA,SD NAND读写时瞬时电流可能超过200mA(MKDV系列峰值约5055mA,系统设计留足余量更稳妥),工作电压范围2.7V3.6V。

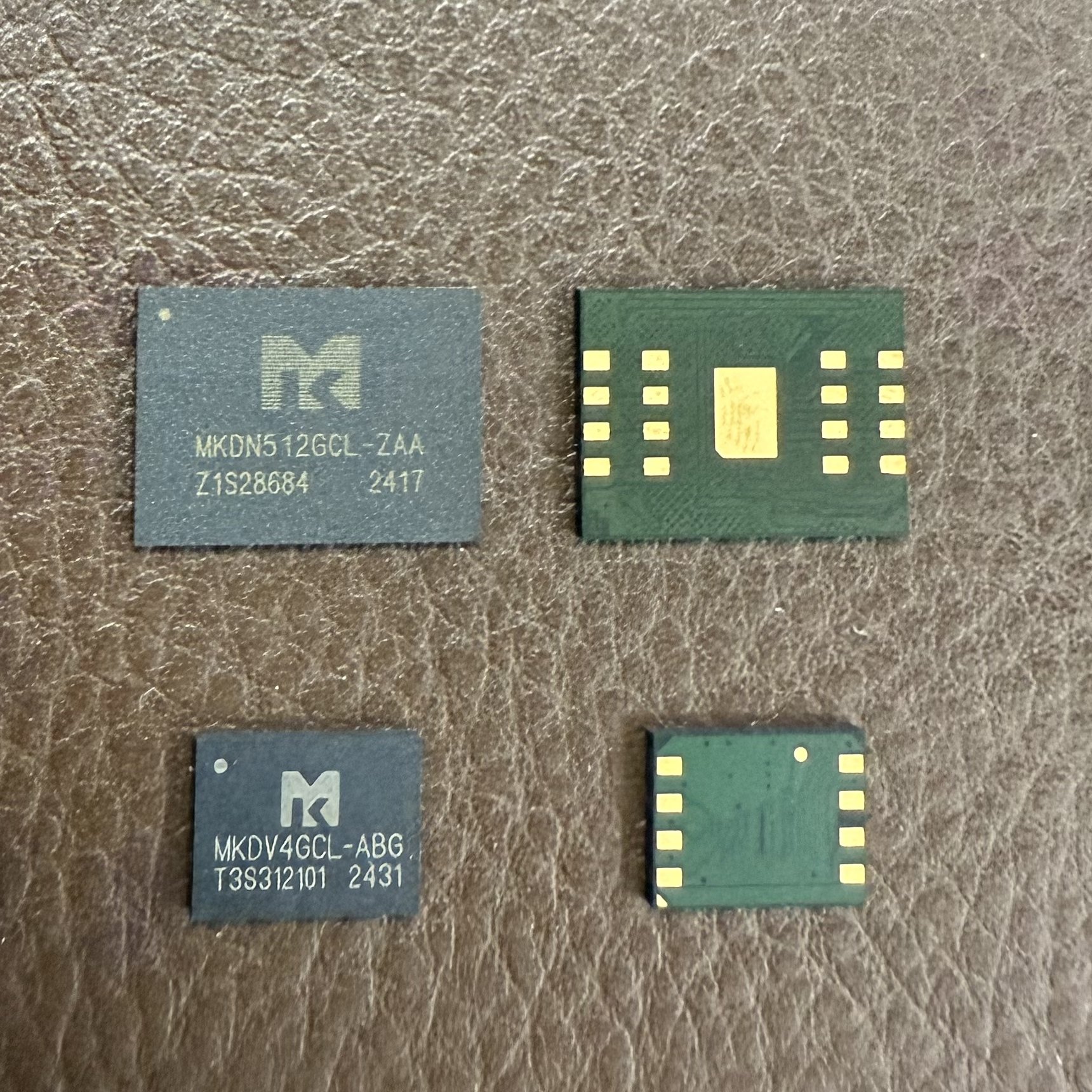

  6. 芯片紧贴主控放置。SD NAND尽量靠近MCU的SDIO/SPI引脚,缩短整组总线长度;GND焊盘采用“十字花”或“梅花”形连接,既防虚焊假焊,又保证回流路径完整。另外LGA-8封装的6.0×8.0mm与6.6×8.0mm版本各规格软硬件Pin-to-Pin兼容,同名网络可以连在一起,后续容量升级或切换pSLC型号不用改板。

三、一个完整的场景复盘

某户外配电箱数据采集器项目,采用MKDV2GIL-AST(2Gbit、SLC颗粒、擦写寿命10万次、-40℃~85℃宽温)。样机阶段常温读写正常,但夏季箱内温度超过60℃后开始偶发CRC错误。排查过程如下:用示波器测CLK波形,发现走线长达18cm、从一颗DC-DC电感旁边经过,高温下时钟沿出现明显回沟;CMD/DAT虽然有上拉,但数据线长度差最大达到8mm。解决方案:重新Layout,将SD NAND挪到MCU的SDIO引脚旁边,CLK缩短到3cm并两侧包地、串22Ω电阻,4根数据线等长误差控制在2mm以内,VDD加0.1μF+10μF去耦。改版后在-40℃和+85℃高低温箱中连续读写测试均正常启动、正常读写,常温下读卡器实测读约21.8MB/s、写约10.1MB/s,高温报错问题再未复现。

四、Layout自检清单

投板前建议逐项核对:CLK是否最短、有无包地和串阻;CLK旁边有没有电感或天线;CLK上有没有误加电容和上拉;CMD/DAT是否10kΩ上拉;数据线是否等长;VDD去耦电容是否就近、供电是否留200mA以上余量;GND焊盘是否十字花连接;芯片是否靠近主控。还有一条容易被忽略:SD NAND的上电时序要求电压先掉到0.5V以下保持至少1ms、再在0.1ms~35ms内上升到2.7V以上,Layout时电源路径上不要堆放大容值储能电容。
总结一下:SD NAND的信号完整性设计本质是“把它当一颗50MHz级的高速同步器件对待”。规范本身不复杂,坑都集中在想当然的处理上——给CLK加滤波电容、走线绕远路贴近电感、数据线不做等长。这些细节在常温下可能侥幸通过,但在-40℃~85℃的工业温度边界会集中暴露。把Layout规范固化进原理图检查清单,再配合芯片内置的ECC纠错、坏块管理、磨损均衡和万次掉电保护,整套存储链路的可靠性就有了板级和芯片级的双重保障。
