“即插即用、免驱”听起来很神奇，拆开看其实是三层标准化的结果：物理接口标准、协议标准、软件栈标准。MK米客方德 SD NAND之所以焊上去就能用，是因为它在每一层都选择了“复用生态”而不是“自研一套”。这篇文章面向初次接触贴片SD卡的工程师，把免驱机制从硬件到软件讲一遍。

芯片层：芯片内部把不标准的部分吃掉了。 NAND颗粒本身没有统一接口标准——不同厂商的页大小、ECC要求、时序、坏块策略各异，直接用裸NAND就得针对每款颗粒写驱动。SD NAND在颗粒外面包了一颗Flash控制器，把ECC纠错、坏块管理、磨损均衡、垃圾回收、掉电保护全部固化为芯片固件，对外只暴露统一的SD总线。主控看到的不是NAND，而是一个标准SD设备。颗粒换制程、换供应商，只要对外行为符合SD规范，主机软件一行都不用改。
第二层：协议层走标准SD命令集。 SD NAND遵循SD2.0/SD3.0协议（MKDN系列支持SD3.0），主机和芯片之间的对话全是标准命令：

• 初始化阶段：CMD0软复位 → CMD8校验电压版本 → CMD55+ACMD41协商初始化 → CMD2/CMD3获取卡地址 → CMD7选卡 → CMD16设置位宽；
• 数据阶段：CMD17单块读、CMD18多块读、CMD24单块写、CMD25多块写；
• 上电时序有明确规定：上电后至少74个时钟脉冲再发CMD0，初始化时钟必须低于400kHz，初始化完成后再提速。

这些命令在SD协议规范里都能查到，MCU厂商的SDMMC/SDIO外设驱动也是按这套写的。SPI模式更简单：标准SPI四线（CLK/DI/DO/CS），命令帧格式固定，CS在每条命令前拉低、命令结束等待8个时钟后拉高，没有SDIO的复杂状态机，任何带SPI外设的MCU都能驱动。
第三层：软件栈直接复用成熟生态。 这是“免驱”最直观的体现：

• STM32用STM32CubeMX的SDMMC或SD-SPI中间件，FatFs模板勾上就能用；
• ESP32（乐鑫）ESP-IDF自带SDMMC和SD-SPI host驱动，挂载FatFs是官方例程级操作；
• NXP、GD、新唐、Microchip、Nordic等平台的SDK同样提供SD host驱动；
• 文件系统层面，FatFs兼容性好、PC直读，LittleFS掉电安全、适合日志型应用，两者都跑在标准块设备接口上，SD NAND无需任何适配代码。

文件系统为什么“挂载即用”？ FatFs、LittleFS这类嵌入式文件系统只依赖一个块设备抽象层，通常就是初始化、读块、写块、查询状态几个回调函数。在SD NAND上，读块对应发CMD17/CMD18、写块对应发CMD24/CMD25，主控SDK的SD host驱动已经把这些命令封装好，工程师只需把回调接到SD读写接口上——文件系统看到的是一个标准512字节块设备，和它在SD卡、U盘上看到的没有区别。这里的关键是FTL（Flash Translation Layer，闪存转换层，负责逻辑地址到物理地址映射、坏块替换、磨损均衡的一层固件）：在Raw NAND方案里，FTL必须由工程师自己实现或移植，文件系统才能挂上去；而在SD NAND上，FTL固化在芯片内部，主机永远不直接接触物理块，自然也就不存在“为文件系统写NAND底层驱动”这一步。这正是同样挂FatFs，SD NAND只需配置磁盘IO回调、Raw NAND却要先搭一层FTL的根本原因。
主控侧“原生支持”具体指什么？ STM32的SDMMC外设、ESP32的SDMMC host、NXP的uSDHC、GD32的SDIO控制器等，都是为SD/MMC协议设计的硬件模块，自带命令收发、CRC校验和数据状态机，芯片厂SDK里附带经过验证的host驱动，初始化序列按CMD0、CMD8、ACMD41标准流程执行即可；没有SDIO外设的MCU则走SPI模式，四根线接好就能工作。无论走哪条路径，SD NAND芯片侧都按标准SD协议响应，所以跨平台移植时存储代码几乎不用改。

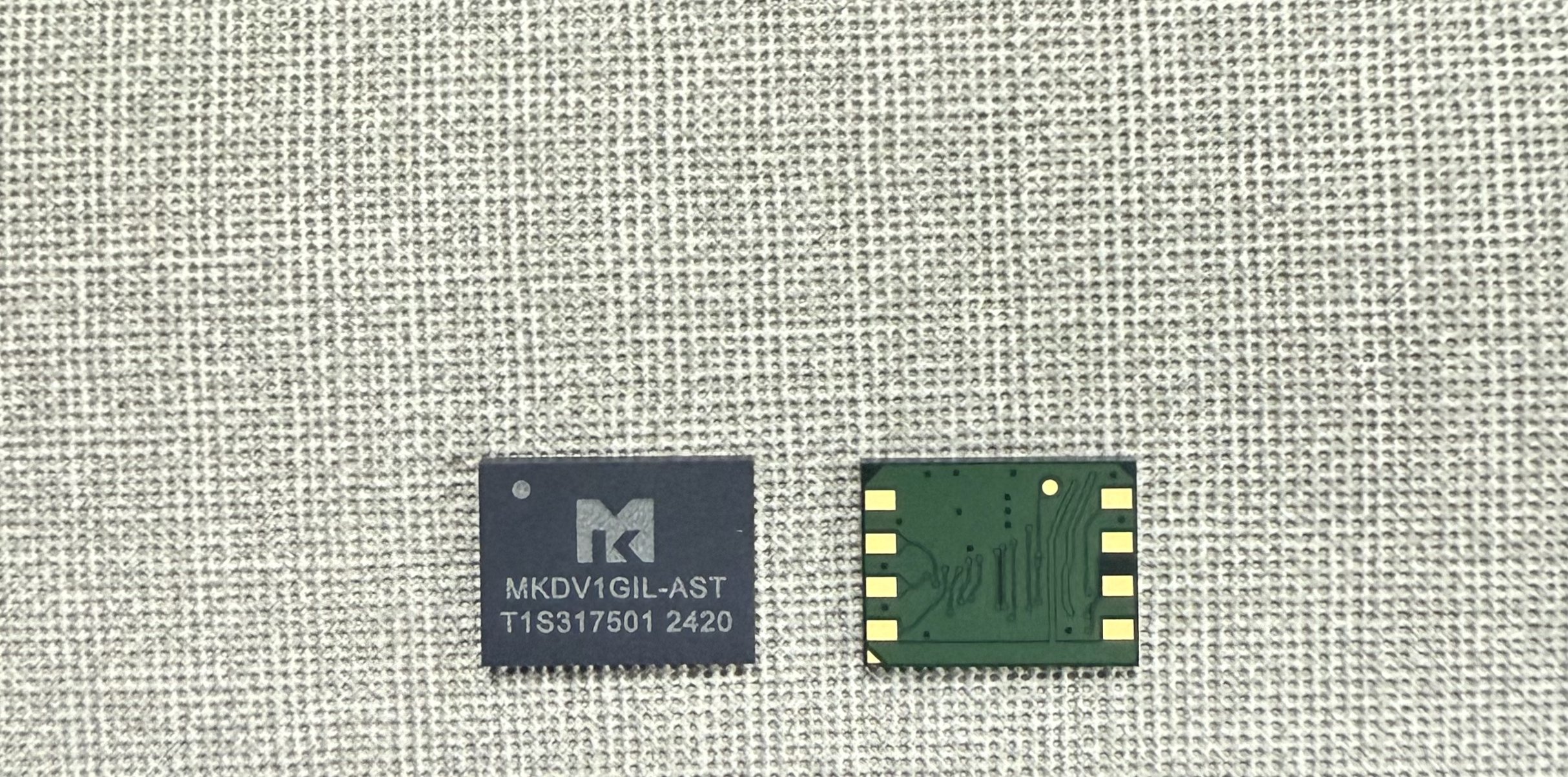

硬件层面的“即贴即用”。 LGA-8封装只有8个焊盘：电源、地、CLK、CMD、DAT0~DAT3（SPI模式下DAT线复用为DI/DO/CS）。参考设计也很简单：CMD和DAT线10kΩ上拉到3.3V、VDD旁0.1μF+10μF去耦、供电能力≥200mA、CLK走线短且包地。焊接遵循常规无铅回流焊曲线（峰值≤260℃、≤10秒），双面贴片时存储器件建议最后贴装；贴装后不需要任何烧录或配置——芯片出厂已预置固件，上电枚举即出现为一块可读写的磁盘，格式化为FAT/FAT32后即可挂载文件系统。
一个真实项目的开发节奏： ESP32-S3智能皮电手环，存储选MKDV2GIL-AST。硬件画PCB按参考设计走，软件侧用ESP-IDF的SD-SPI例程改引脚定义，初始化时钟设250kHz（一开始直接用10MHz导致CMD0无响应，降到400kHz以下一次通过），初始化后提到20MHz，挂载FatFs，f_open/f_write直接写数据。存储部分的调试时间约一天，全程没有接触任何NAND datasheet。实测待机130μA、读卡器端读约20MB/s、写约10MB/s，MCU端SPI读约2.5MB/s、写约1.8MB/s。对比之下，若选Raw NAND或需要自研FTL的方案，同类功能通常要数周。
“免驱”的边界也要说清楚： 免的是NAND底层驱动和FTL，硬件设计规范（电源、上拉、CLK走线、上电时序）仍要遵守；超高速场景（SD3.0、208MHz时钟）需要按更严格的Layout Guide做阻抗匹配、走线控制在5cm以内。另外，SD NAND提供Smart Function等扩展命令，这部分属于增值功能，不用也不影响基本读写。
量产环节的“即用”同样成立。 产线烧录可以通过烧录座或SD卡套在贴片前预写资源（字库、音频、固件），也可以贴片后通过设备主控在线升级；芯片不依赖特定烧录器，标准SD读卡器即可识别，小批量试产甚至可以手工焊接（液体锡膏加加热台，风枪不超过350℃）。散包装料件上线前120℃烘烤8小时即可，MSL3等级按常规湿敏器件管理。
常见疑问快答： 换平台要改代码吗？不用，SD/SPI驱动各平台SDK自带，FatFs/LittleFS接口统一；需要移植文件系统吗？裸机跑FatFs只需配置磁盘IO回调，官方例程可直接参考；能跑操作系统吗？可以，Linux下就是标准mmcblk设备，识别后挂载FAT32或ext文件系统。
总结：MK米客方德 SD NAND的即插即用 = 控制器把NAND差异性封死在芯片里 + 标准SD协议让命令集全球统一 + 主流MCU SDK和FatFs/LittleFS生态直接接管 + LGA-8极简硬件设计。四层叠加，工程师面对的就是“一颗焊上就认的磁盘”，开发周期从数周压缩到数天，这就是免驱机制的实际价值。
