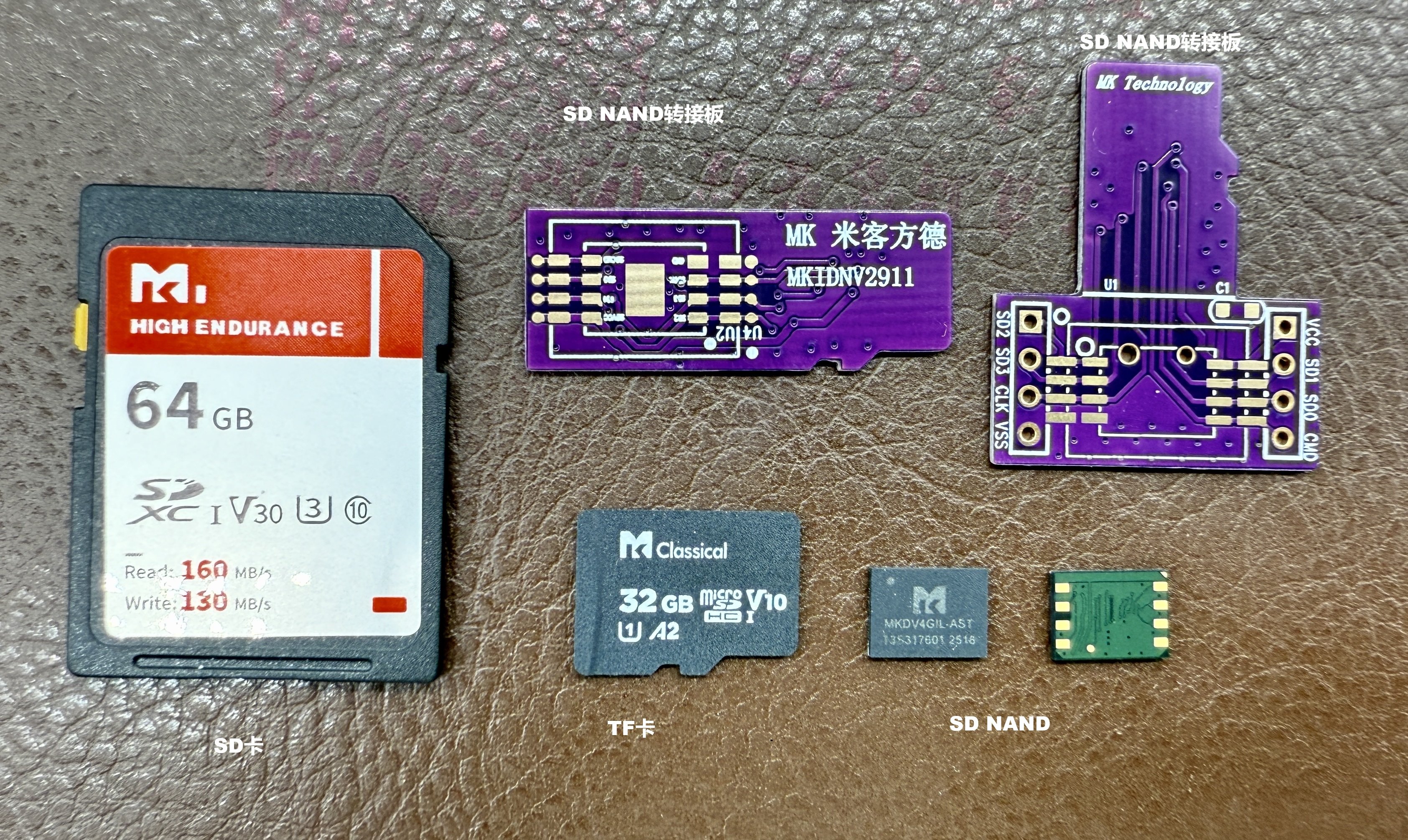

会磨损，但MK米客方德 SD NAND通过“高寿命颗粒 + 控制器磨损管理 + 健康可监测”三层机制，让磨损在产品设计寿命内基本不构成问题。先说结论：SLC型号10万次P/E、pSLC型号3万次、MLC型号5000次，配合磨损均衡和Smart寿命预警，绝大多数工业场景5~10年用不到寿命尽头。这篇文章把“磨损是怎么回事、芯片怎么应对、寿命怎么估算”讲透。

磨损的物理本质。 NAND Flash靠浮栅晶体管存储电荷表示数据，每次擦除都要在氧化层上加高压、把电荷拉出，氧化层会随擦除次数逐渐老化，阈值电压分布变宽，读写错误率上升，最终该块无法可靠使用。所以寿命以P/E cycles（Program/Erase，擦写循环次数）计。不同颗粒类型差异很大：SLC每单元存1bit，P/E约10万次；pSLC（用MLC/TLC颗粒通过算法模拟SLC工作方式，每个单元只存1bit）约3万~5万次；MLC（2bit/单元）约5000次；TLC（3bit/单元）约3000次；QLC约1000次。米客方德2014年即推出SLC型SD NAND，MKDV的SLC工业型号正是10万次P/E，数据保持力10年，MTBF（平均无故障工作时间）同等级工业卡标称达300万小时。
光有好颗粒不够，控制器的磨损管理同样关键：

1. 磨损均衡（Wear-Leveling）。 没有管理的情况下，文件系统反复写同几个逻辑块（如日志文件、FAT表），对应物理块很快写穿，而其他块几乎没用过。SD NAND内部的FTL（闪存转换层）把逻辑地址动态映射到不同物理块，静态、动态磨损均衡一起做，让所有块擦写次数趋于均匀，整盘寿命被充分利用。
2. 坏块管理与替换。 出厂坏块加运行中产生的坏块都会被标记，用预留的冗余块替换，主机完全无感。坏块率上升本身也是颗粒老化的信号，会被Smart功能统计。
3. ECC纠错延长有效寿命。 颗粒老化的直接表现是比特错误增多，内置BCH/LDPC纠错（8GB以上大容量型号用LDPC，纠错能力比BCH提升约一倍）把错误纠回来，相当于把“可用窗口”拉得更长；一旦错误超出纠错能力（UECC），坏块机制再兜底。
4. 垃圾回收与写入放大控制。 垃圾回收整理无效数据页，配合优化的CMD-Q设计降低写入放大（实际写入闪存的数据量与主机写入量之比，WAF）。米客方德pSLC方案WAF可做到1.15左右，意味着主机写1GB，闪存实际只写约1.15GB，寿命浪费很少。
5. Smart Function寿命可见。 这是“磨损不可怕、看不见才可怕”的解法：主机可通过专用命令（如CMD56）读取总写入量、坏块数、剩余寿命百分比、异常掉电次数等健康指标。运维侧可以在寿命接近阈值时安排更换，而不是等设备在现场突然写失败。

寿命到底怎么算？以256MB SLC型号为例： 理论总写入量 ≈ 容量 × P/E次数 = 256MB × 100,000 = 25,600,000MB ≈ 25.6TB（理论值，实际因FTL冗余和写入放大略有折扣）。户外采集器场景每天写约20MB，5年累计约36.5GB，仅占理论总写入量的0.14%——换句话说，按这个写入强度，闪存寿命远超过设备本身的服役周期。即使是每天写50MB的电力集中器，5年约91GB，占比也只有0.36%。寿命真正可能吃紧的是高频覆写场景（如全天录像、高频数据库），这类场景要么上pSLC/eMMC大容量型号，要么在架构上做循环缓存、减少无谓覆写。
pSLC型号的寿命账也算一下： 以1GB pSLC型号3万次P/E计，理论总写入量约30TB量级；米客方德同技术路线的pSLC eMMC实测TBW高达489TB（8GB），约为同容量MLC方案20TB的24倍，WAF低至1.15，说明算法层把颗粒寿命利用率做得相当充分。工业宽温存储卡同系列产品MTBF标称300万小时，也可以作为可靠性参照。
温度对寿命的影响要单独提示。 闪存老化速度随温度上升而加快，这也是工业场景宁可多花成本选-40℃~85℃宽温型号的原因——同样写入量，高温环境下颗粒误码率上升更快，靠ECC纠错和磨损均衡能兜底，但设计余量应当提前留足。MKDV SLC工业档在85℃下仍正常写入的实测表现，正是这一余量的直接证据。
再补充两个与寿命相关的可靠性指标。 一是数据保持力：SLC型号标称断电状态下数据可保存10年，这对偶尔上电的备份数据和留存记录很关键；同技术路线工业级存储卡MTBF标称300万小时，可以作为长期可靠性的旁证。二是颗粒选型的差异不能只看单价：以1GB容量为例，SLC的10万次P/E与MLC的5000次P/E对应总写入量相差约20倍，写入频繁的日志类设备若按MLC选型，可能两三年就逼近寿命阈值；而纯读取资源类应用写入极少，选MLC通常足够，不必为用不到的寿命买单。此外，米客方德官方对产品做过耐用度、冷热冲击、平台兼容等系统性测试，累计上万种脚本文件测试经验，磨损管理算法经过大量平台和脚本的回归验证，而非实验室单点结论。
工程师侧延长寿命的实用建议：

• 日志类数据用追加写 + 循环覆盖，避免反复擦写同一文件；
• 能用RAM缓存的批量数据攒够再写，减少小写次数（小写会放大垃圾回收开销）；
• 文件系统选FatFs（兼容性好、PC直读）或LittleFS（掉电安全、磨损友好），避免无日志机制的裸写；
• 选型时按“日写入量 × 寿命天数 × 3~5倍安全系数”核对总写入量，而不是只看容量；
• 量产前用Smart Function读出基线数据，运维中定期回读，形成寿命曲线，把存储纳入预测性维护。

总结：贴片SD芯片确实会磨损，但SLC 10万次/pSLC 3万次的颗粒余量、磨损均衡与坏块管理的算法兜底、LDPC级纠错的延寿作用、加上Smart寿命可视化，让“磨损”从一个不确定风险变成一个可计算、可监测的确定指标。对绝大多数小容量嵌入式应用，MK米客方德 SD NAND的寿命机制给到的余量，是按十年量级准备的。
