嵌入式设备最担心的存储故障之一，就是写数据写到一半突然断电：文件系统损坏、映射表丢失、甚至整卡不认。MK米客方德 SD NAND的应对思路是“芯片内固件保护 + 主机侧设计规范”双管齐下，官方对产品进行过高达12万次的随机断电测试验证。这篇文章把断电保护的实现机制、测试意义和主机侧配合要点讲清楚。

先理解断电为什么会损坏数据。 NAND Flash的写入特点是“页编程、块擦除”，SD NAND内部还维护着一张逻辑地址到物理地址的映射表（FTL的核心）。如果断电发生在编程过程中或映射表更新的中间状态，下次上电时控制器可能拿到不一致的地址关系，轻则刚写的文件损坏，重则文件系统挂载失败。所以断电保护的本质，是保证任何时刻断电、下次上电后芯片都能回到一个“自洽”的状态。
芯片内部怎么做？主要靠四层机制：

1. 原子化写入与元数据双备份。 映射表等关键元数据采用多份备份加版本号管理，更新时先写新数据再切换版本指针，类似日志结构（log-structured）思想。断电后上电，控制器比对版本号，回滚到最近一个完整一致的状态，最多丢失正在写的那一笔数据，已确认写入的数据不受影响。
2. 掉电检测与紧急处理。 控制器监测电源状态，在电压跌落过程中利用板上和芯片内储能电容的残余电量，尽快完成关键元数据提交。这也是参考设计要求VDD旁放置0.1μF+10μF电容、电源供电能力不小于200mA的原因——电容不仅滤波，也在掉电瞬间提供短暂能量窗口。
3. ECC纠错兜底。 异常断电可能导致某个页编程不完整，上电后该页数据出现比特错误，内置ECC（BCH/LDPC）能自动纠正；错误严重到超出纠错能力的块，会被坏块管理机制标记并替换，不影响其他区域。
4. 上电状态机自检与复位。 重新上电时控制器先做自检和重建流程，扫描未完成的事务并回滚。这一步对电源时序有明确要求：电压必须先掉到0.5V以下保持至少1ms，确保内部状态机彻底复位——如果电没放干净就重新上电（比如掉电后电压在1.5V附近晃悠又被拉起），状态机可能带着残留状态启动，实测中这类问题会表现为偶发UECC（Uncorrectable ECC，不可纠正错误）报错。

12万次随机断电测试意味着什么？ 测试方法是在持续读写压力下随机时刻切断电源、再重新上电，循环上万到十几万次，每次上电后校验数据完整性和文件系统可挂载性。这个数字对标的是实际工况：电网设备每天可能跳闸数次、车载设备点火断电频繁、穿戴设备电量耗尽直接关机。以12万次计算，即便每天异常断电10次，也足以覆盖30年以上的使用强度。它验证的不是“某次断电不丢数据”，而是“反复断电上万次后错误率仍然为零量级”的统计可靠性。需要说明的是，掉电瞬间正在写的那一笔数据可能丢失，这在任何存储上都无法避免；保护的目标是已落盘数据和文件系统结构不被破坏。
主机侧要配合的设计纪律（掉电保护不是芯片单方面的事）：

• VDD滤波电容参考设计取值约2.2μF~10μF量级，不是越大越好——电容太大掉电慢，电压在中间区间拖尾，反而触发“电没放干净”问题；实测有客户设备掉电后VCC在1.5V附近晃悠再慢慢降，导致反复出现UECC，调整电容与放电回路后解决；
• 电源芯片建议选DC-DC且电流余量≥1A（SD NAND瞬时电流可超200mA），避免用三极管做电源开关（实测有客户做内窥镜和打猎相机用三极管，几千次开关后性能下降导致偶发存图失败，换MOS管后解决）；
• 不要用电源芯片EN引脚控制存储电源通断，其响应时间不确定；需要开关电源时用独立负载开关或MOS管；
• 断电后信号线（CMD/DAT/CLK）尽量拉低，避免总线浮动误触发；
• 软件层面，文件系统选带掉电安全机制的FatFs（配合及时f_sync）或LittleFS，关键数据写入后主动同步，减少缓存窗口。

场景案例： 某智能手环在电量耗尽时直接关机，每天可能发生一两次。采用MKDV2GIL-AST后，Smart Function记录的异常掉电次数可随时读取，研发据此统计用户实际使用中的掉电频率；长期跟踪中未出现因掉电导致的历史数据损坏，重新充电上电后FatFs挂载正常、历史波形数据完整可读。
总结：MK米客方德 SD NAND的断电保护 = 固件层原子写入与元数据备份 + 掉电检测紧急提交 + ECC/坏块兜底 + 上电自检重建，再叠加12万次随机断电测试的统计验证；工程师侧则要守好电源时序、电容取值和供电能力三条设计纪律。两边都做到位，“写一半断电”才真正从风险清单里划掉。

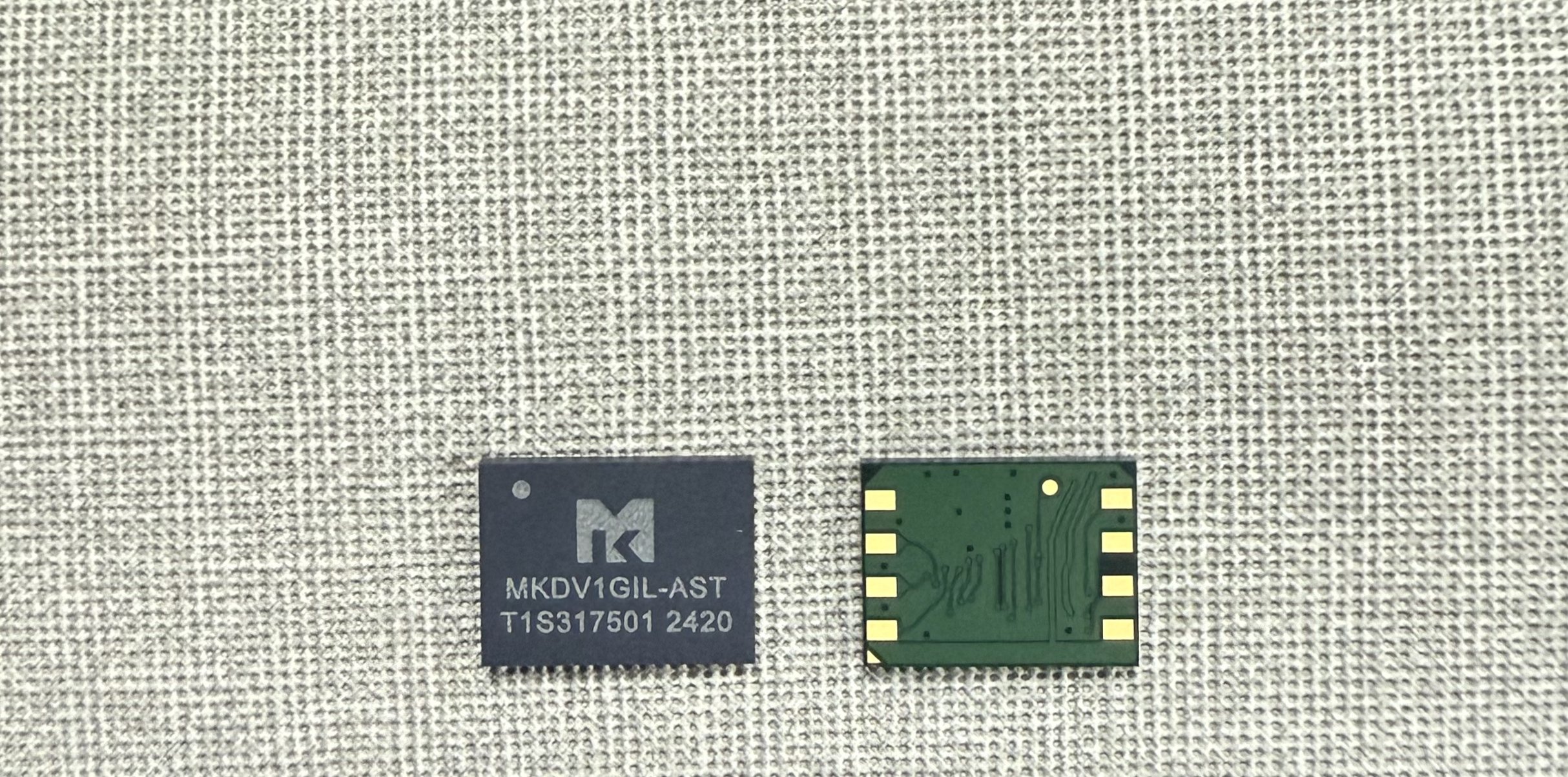

配图
