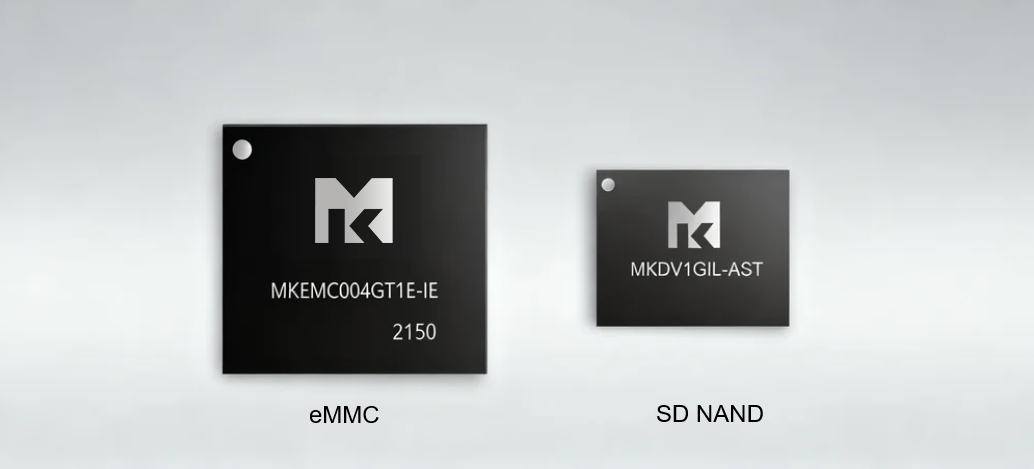

MK米客方德SD NAND产品实拍图

3D打印机存储方案
一、从工程实践看存储选型的隐性成本
在嵌入式产品开发中，存储介质的选型决策往往只关注BOM单价，而忽视了开发成本的巨大差异。一个看似便宜的Raw NAND裸片，可能因为漫长的驱动开发周期和层出不穷的Bug，最终导致产品延期上市、维护成本飙升。
本文以一个实际产品开发项目的视角，逐项拆解MK米客方德SD NAND（控制器方案）与Raw NAND（裸片方案）的开发成本构成，为项目管理者和技术决策者提供量化的对比数据。
二、开发流程对比
2.1 Raw NAND开发流程
选择Raw NAND方案，开发团队需要经历以下完整流程：
阶段一：硬件设计（1-2周） - 选型NAND Flash芯片型号（三星、海力士、镁光等） - 设计PCB走线，注意NAND接口信号完整性 - 确认MCU的NAND控制器支持目标芯片的接口规格
阶段二：基础驱动开发（2-4周） - 实现NAND接口初始化和时序配置 - 实现页读取、页编程、块擦除基本操作 - 实现ECC编解码（硬件ECC或软件ECC） - 实现ONFI/Toggle参数读取和ID识别
阶段三：FTL开发（4-8周） - 设计逻辑地址到物理地址的映射方案 - 实现坏块扫描和坏块表管理 - 实现磨损均衡算法（动态+静态） - 实现垃圾回收策略 - 实现断电安全机制（日志或双备份映射表）
阶段四：文件系统适配（1-2周） - 实现FTL到FatFS/LittleFS的适配层 - 文件系统格式化和挂载测试
阶段五：测试验证（4-6周） - 功能测试：读写正确性、边界条件 - 性能测试：连续/随机读写性能 - 可靠性测试：长时间写入、断电测试、高低温测试 - 压力测试：满盘写入、坏块注入、ECC纠错验证
总开发周期：12-22周（3-5.5个月）
2.2 MK米客方德SD NAND开发流程
选择MK米客方德SD NAND方案，开发流程大幅简化：
阶段一：硬件设计（0.5-1周） - 选择SD NAND容量和封装规格（LGA 8PIN或16PIN） - 设计SDIO/SPI接口走线 - 确认上拉电阻和去耦电容
阶段二：驱动配置（1-3天） - 配置MCU的SDIO控制器（时钟、总线宽度） - 使用MCU厂商提供的标准SD卡驱动库 - 对接FatFS文件系统
阶段三：测试验证（1-2周） - 功能测试：文件读写正确性 - 性能测试：读写速率 - 兼容性测试：不同容量规格验证
总开发周期：2-4周（0.5-1个月）
2.3 开发周期对比

阶段	Raw NAND	MK SD NAND	节省
硬件设计	1-2周	0.5-1周	50%
驱动开发	2-4周	1-3天	90%
FTL开发	4-8周	0（内置）	100%
文件系统适配	1-2周	1-3天	80%
测试验证	4-6周	1-2周	70%
总计	12-22周	2-4周	75-85%

三、人力成本量化分析
3.1 开发阶段人力成本
假设嵌入式工程师月薪为25,000元（含社保公积金等，企业实际支出约35,000元/月），按工作日22天计算，日均成本约1,600元。
Raw NAND方案开发人力成本： - 驱动+FTL开发：6周 × 5天 × 1,600 = 48,000元 - 测试验证：5周 × 5天 × 1,600 = 40,000元 - 小计：88,000元
MK米客方德SD NAND方案开发人力成本： - 驱动配置：3天 × 1,600 = 4,800元 - 测试验证：1.5周 × 5天 × 1,600 = 12,000元 - 小计：16,800元
开发阶段成本差异：88,000 - 16,800 = 71,200元
3.2 长期维护成本
Raw NAND的FTL固件在产品生命周期内需要持续维护：
Bug修复：平均每年2-3个FTL相关Bug，每个修复+测试约3-5人天
兼容性维护：NAND芯片停产换型时需要重新适配
估计年维护成本：约20,000-30,000元
MK米客方德SD NAND方案中，控制器固件由MK负责维护和升级，客户无需投入维护人力。如果遇到NAND芯片换型，MK会在内部完成适配，对外保持接口和性能不变，客户产品无需修改代码。
5年维护成本差异：（25,000 × 5）- 0 = 125,000元
3.3 上市延迟的机会成本
假设产品月利润为200,000元，Raw NAND方案比SD NAND方案多耗时3个月上市：
机会成本：200,000 × 3 = 600,000元
这是经常被忽视的最大成本项。在竞争激烈的市场中，3个月的上市延迟可能意味着失去市场先机。
四、BOM成本差异分析
以4GB容量为例进行BOM成本对比：

成本项	Raw NAND方案	MK SD NAND方案
存储芯片	~8-12元	~15-20元
额外元器件	无	无
PCB面积	TSOP封装占较大面积	LGA 6×8mm紧凑
BOM差异	—	+5-10元/套

4.1 BOM成本盈亏平衡点分析
假设SD NAND比Raw NAND贵7元/套，开发成本差异71,200元，维护成本差异25,000元/年。
盈亏平衡点计算：
第一年：BOM节省需覆盖开发成本差异
71,200 ÷ 7 ≈ 10,171套
含5年维护成本：
(71,200 + 125,000) ÷ 7 ÷ 5 ≈ 5,634套/年
即：如果年出货量低于5,634套，Raw NAND的BOM节省无法覆盖其额外的开发和维护成本，MK米客方德SD NAND的TCO更低。
实际上，绝大多数中小批量嵌入式产品的年出货量在1万套以下，远低于盈亏平衡点，选择MK米客方德SD NAND在TCO上具有显著优势。
五、技术风险对比
5.1 Raw NAND的技术风险
FTL Bug风险：自研FTL可能存在地址映射错误、坏块管理缺陷等隐蔽Bug，在特定条件下触发数据丢失
芯片兼容性风险：不同厂商、不同批次的NAND芯片参数可能存在差异，导致兼容性问题
寿命预测困难：自研FTL通常缺乏完善的磨损统计功能，难以准确预估剩余寿命
断电安全风险：断电保护机制如果实现不完善，可能导致映射表损坏
5.2 MK米客方德SD NAND的技术风险控制
成熟的控制器固件：内置控制器固件经过大规模量产验证，Bug风险极低
标准化接口：SD协议是国际标准，接口稳定性有保障
Smart Function寿命监测：可实时监测总写入量、坏块数量、剩余寿命，提供量化的健康评估数据
断电保护：内置控制器具备原子性操作和异常掉电保护机制，降低断电数据损坏风险
六、实际项目案例
某工业数据记录仪项目，初始方案采用Raw NAND（4GB SLC），开发团队3人投入4个月完成FTL开发。量产后3个月内出现2次现场数据丢失事件，根因分析为FTL磨损均衡算法在极端写入模式下存在边界Bug。修复后又经历1个月的回归测试。
后续新项目直接切换为MK米客方德SD NAND（32Gbit），1人2周完成全部存储功能开发，量产至今12个月零存储故障。项目复盘时，团队总结合计节省开发成本约15万元，提前2.5个月上市。
七、总结
从开发成本的量化分析来看，MK米客方德SD NAND相比Raw NAND的核心优势在于“将FTL的开发成本归零”。这种成本节约不仅体现在直接的人力投入上，更体现在上市时间的缩短、技术风险的降低和长期维护的简化上。对于年出货量在数万套以内的嵌入式产品，MK米客方德SD NAND的开发成本优势远超其BOM溢价，是更具性价比的存储选型方案。
