一、引言
随着3D打印技术从桌面级向工业级演进，打印机对存储介质的可靠性要求也在不断提升。存储选型不再是简单的“插张TF卡就行”的问题，而是需要综合考虑抗震性、写入寿命、断电安全、开发成本等多维因素的系统工程决策。
本文从3D打印机存储选型的实际需求出发，系统分析MK米客方德SD NAND在G-code文件存储和固件存储两个场景下的方案设计，为嵌入式工程师和产品决策者提供可落地的技术参考。
二、3D打印机存储选型的关键维度
2.1 物理可靠性
3D打印机的工作环境具有以下特征：
持续振动：步进电机和运动平台产生持续机械振动，频率范围10-500Hz
温度波动：打印腔体温度可达60-90℃，靠近热床和热端的区域温度更高
长时间运行：工业级打印机常连续运行数天甚至数周不停机
粉尘环境：打印过程中产生的微粒（PLA/ABS微粒、光敏树脂挥发物）可能侵入设备内部

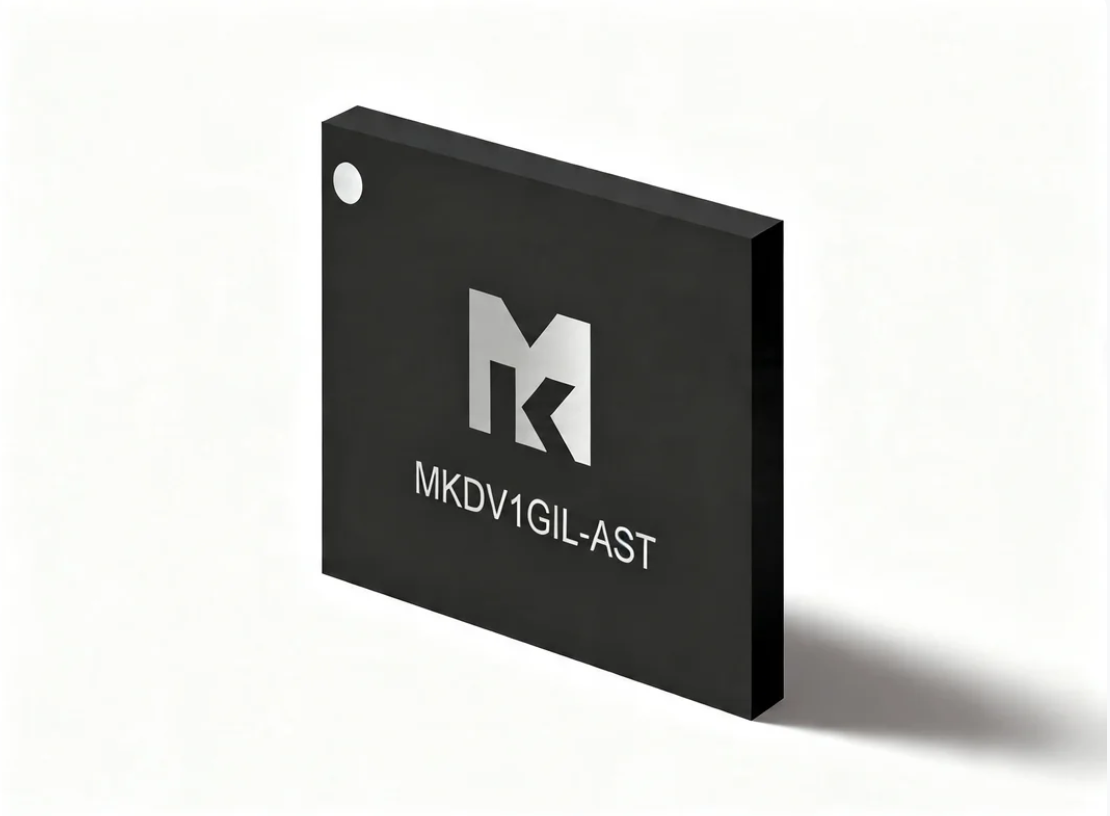

插拔式TF卡在上述环境中面临的核心风险是接触不良。TF卡座弹簧触片在长期振动下会产生微动磨损，接触电阻逐渐增大，最终导致数据读取错误。MK米客方德SD NAND采用LGA封装直接焊接在PCB上，物理连接为焊锡合金，不存在机械接触面，从根本上消除了微动磨损问题。
其工业宽温规格（-40~85℃）也能适应3D打印机内部温度环境，即使安装在靠近热床的区域也能稳定工作。
2.2 容量规划
3D打印机存储容量规划需要考虑以下因素：

因素	说明	典型需求
固件+Bootloader	引导程序和主控固件	2-4MB
G-code文件（单份）	中等复杂度模型	5-50MB
G-code文件（多份）	同时存储5-10份	50-500MB
系统日志	打印日志和异常记录	10-50MB
固件备份	OTA升级备份区	2-4MB

综合来看，1-4GB的存储容量可以满足绝大多数3D打印机的需求。MK米客方德SD NAND的8Gbit（1GB）和32Gbit（4GB）规格是3D打印机场景的甜点容量，在成本和可用空间之间取得良好平衡。
2.3 开发成本
存储介质的开发成本不仅是BOM价格，还包括驱动开发、文件系统适配、测试验证等隐性成本。
插拔式TF卡：驱动成本低（标准SD协议），但需要额外的TF卡座元器件和机械开孔
eMMC：需要适配eMMC协议栈，部分低端MCU不支持
Raw NAND：需要编写FTL（Flash Translation Layer）、坏块管理、磨损均衡等复杂软件，开发周期长
MK米客方德SD NAND：兼容SD协议，即贴即用无需写驱动，LGA封装无需卡座
三、G-code文件存储方案详解
3.1 文件系统选择
G-code文件为纯文本格式，适合采用FAT32文件系统管理。FAT32具有以下优势：
兼容性极好，几乎所有3D打印机固件（Marlin、Klipper、RepRapFirmware等）原生支持
可直接在PC端读写，方便用户通过USB拷贝G-code文件
实现简单，MCU端代码占用小
MK米客方德SD NAND完全支持FAT32文件系统格式化，在STM32平台上可配合FatFS文件系统库直接使用。典型初始化代码框架如下：
FATFS fs;
FIL file;
FRESULT res;

// 挂载文件系统
res = f_mount(&fs, "0:", 1);
if (res != FR_OK) {
    // 文件系统挂载失败处理
}

// 打开G-code文件
res = f_open(&file, "0:/model.gcode", FA_READ);
if (res == FR_OK) {
    // 逐行读取G-code并执行
    while (f_gets(line_buf, sizeof(line_buf), &file)) {
        process_gcode_line(line_buf);
    }
    f_close(&file);
}
3.2 大文件流式读取策略
对于大型G-code文件（>50MB），不建议一次性加载到MCU内存中。应采用流式读取策略：
设置一个环形缓冲区（典型大小4-8KB）
SDIO DMA在后台持续填充缓冲区
主循环从缓冲区逐行读取G-code并解析执行
当缓冲区使用率低于50%时，触发下一次DMA读取
MK米客方德SD NAND的连续读取性能稳定，SDIO 4-bit模式下持续读取速率可达20-30MB/s（受限于MCU的SDIO时钟配置），完全可以满足高速打印时G-code的实时读取需求。
3.3 文件列表管理
3D打印机通常需要支持用户选择存储介质中的G-code文件进行打印。文件列表管理需要注意：
文件数量限制：FAT32根目录文件数量有限（短文件名模式下512个），建议使用子目录分类管理
文件名编码：建议使用8.3短文件名格式，避免长文件名的编码问题
文件完整性校验：打印前读取文件末尾的校验信息，确认文件未损坏
四、固件存储与升级方案
4.1 固件存储分区设计
建议将MK米客方德SD NAND划分为两个逻辑分区：
Partition 0：固件存储区（32MB），FAT32格式，存放固件镜像文件
Partition 1：用户数据区（剩余空间），FAT32格式，存放G-code和日志
这种分区方式实现了固件和用户数据的物理隔离，降低误操作风险。
4.2 OTA固件升级流程
结合MK米客方德SD NAND的Smart Function（可监测异常掉电次数），OTA升级流程可设计为：
通过网络/USB将新固件文件传输至用户数据区的/firmware/目录
校验固件文件完整性（CRC32）
记录升级标志至固件存储区
将固件文件拷贝至固件存储区，覆盖旧版本
读取Smart Function中的异常掉电计数，确认升级过程中无异常掉电事件
清除升级标志，重启设备
MK米客方德SD NAND内置控制器的原子性写操作保证了步骤3-4的原子性：如果拷贝过程中断电，重启后Bootloader检测到升级标志未清除，可自动恢复旧版本固件，实现A/B分区升级的安全机制。
五、成本对比分析

项目	插拔式TF卡方案	MK SD NAND方案
存储芯片成本	低（TF卡）	中（SD NAND）
卡座/封装成本	需要TF卡座	LGA贴片，无需卡座
驱动开发成本	低（标准SD协议）	低（标准SD协议）
抗震可靠性	差（机械接触）	优（焊接连接）
售后维护成本	高（接触不良返修）	低（无机械故障点）
整机防护等级	受限于卡座开孔	可实现更高IP等级

虽然MK米客方德SD NAND的芯片成本略高于普通TF卡，但综合考虑省去的卡座成本、降低的售后返修率以及提升的整机可靠性，总体拥有成本（TCO）在工业级应用中具有明显优势。
六、兼容性验证
在实际项目中，MK米客方德SD NAND已通过以下3D打印机平台的兼容性验证：
STM32F407 + Marlin 2.x：SDIO 4-bit模式，FatFS文件系统，G-code读写正常
STM32H743 + Klipper：SDIO模式，Linux FatFS，支持大文件流式读取
RK3568 + Klipper：SDMMC接口，原生Linux SD驱动，完全即插即用
在所有测试平台上，MK米客方德SD NAND均无需修改任何驱动代码即可被识别和使用，体现了其SD协议兼容性的完善程度。
七、总结
3D打印机存储选型需要在可靠性、开发成本和BOM价格之间取得平衡。MK米客方德SD NAND凭借SD协议的即贴即用特性、LGA封装的物理可靠性、内置控制器的断电安全机制，以及Smart Function的可监测能力，为3D打印机制造商提供了一个“低开发成本+高可靠性”的存储方案，特别适合追求产品品质和降低售后成本的工业级3D打印机产品。
