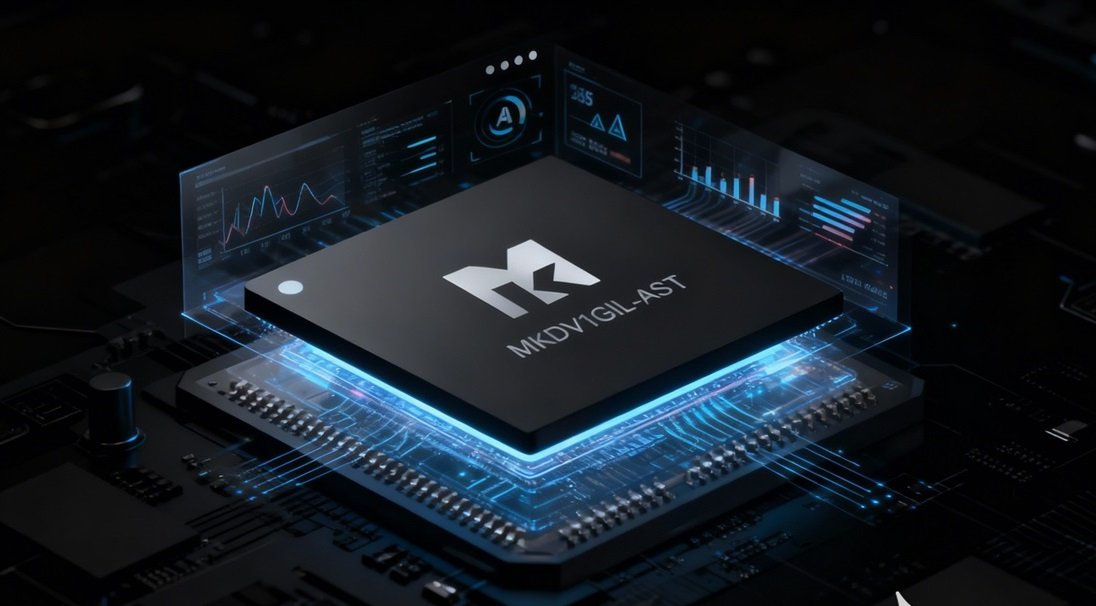

MK米客方德SD NAND芯片3D渲染图

FAT32文件系统支持
一、文件系统在嵌入式存储中的角色
在嵌入式系统设计中，存储介质的文件系统选择直接影响产品的数据管理效率、跨平台互操作性以及开发复杂度。MK米客方德SD NAND作为一款兼容SD 2.0/3.0协议的贴片式存储芯片，其文件系统兼容性覆盖了从FAT16到exFAT、从FatFS到Linux ext4的广泛范围。
本文将系统梳理MK米客方德SD NAND的文件系统兼容性矩阵，并针对不同应用场景提供详细的格式化操作指南，帮助工程师快速完成存储系统的搭建和验证。
二、文件系统兼容性深度解析
2.1 SD协议与文件系统的关系
SD协议规范（SD Physical Layer Specification）定义了SD卡的物理层和命令集，其中SD 2.0规范推荐使用FAT16（容量≤2GB）或FAT32（容量>2GB）文件系统，SD 3.0规范增加了对exFAT的支持。
MK米客方德SD NAND完全兼容SD 2.0/3.0协议，这意味着：
主控端视角：SD NAND就是一个标准SD卡，任何支持SD卡的文件系统驱动都可以直接使用
操作系统视角：Windows/Linux/macOS均能自动识别并挂载
协议层面：SD命令集（CMD0/CMD17/CMD24/CMD25等）完全标准，无需特殊适配
2.2 各文件系统格式详细对比

特性	FAT16	FAT32	exFAT	ext4	LittleFS
最大分区	2GB	2TB	128PB	1EB	取决于介质
最大单文件	2GB	4GB	16EB	16TB	取决于介质
Windows支持	原生	原生	原生	需第三方	不支持
Linux支持	原生	原生	需驱动	原生	需移植
MCU实现难度	低	低	中	高	中
代码占用	~10KB	~15KB	~30KB	~100KB+	~30KB
掉电安全	否	否	否	是(日志)	是
长文件名	需配置	需配置	原生	原生	原生
适用MK SD NAND	1-2Gbit	1-512Gbit	128Gbit+	Linux平台	裸机平台

2.3 不同应用场景的文件系统选择
场景一：数据采集记录仪 - 特点：频繁小文件写入，需要掉电安全 - 推荐文件系统：LittleFS或FAT32+双文件策略 - MK SD NAND规格：8Gbit-32Gbit
场景二：多媒体存储（音频/图片） - 特点：大文件顺序写入，需PC直接读取 - 推荐文件系统：FAT32 - MK SD NAND规格：32Gbit-128Gbit
场景三：固件存储与OTA升级 - 特点：低频写入，高可靠性要求 - 推荐文件系统：FAT32（只读挂载固件区） - MK SD NAND规格：8Gbit-32Gbit
场景四：Linux系统盘 - 特点：需要文件权限管理，ext4原生支持 - 推荐文件系统：ext4 - MK SD NAND规格：32Gbit-512Gbit
三、格式化操作完整指南
3.1 Windows平台格式化
标准格式化（容量≤32GB）：
通过USB SD读卡器连接MK米客方德SD NAND到PC
Win+R打开“运行”，输入diskmgmt.msc打开磁盘管理
找到SD NAND对应的磁盘，右键选择“格式化”
文件系统：FAT32
分配单元大小：4096字节（4KB）
执行格式化
大容量格式化（>32GB）：
Windows内置工具对FAT32有32GB限制，需使用第三方工具：
# 使用 Rufus 工具
1. 下载并运行 Rufus
2. 设备选择 SD NAND 对应磁盘
3. 文件系统选择 FAT32
4. 簇大小选择 32KB
5. 点击"开始"
命令行方式（适用于自动化场景）：
@echo off
echo Formatting SD NAND as FAT32...
format [drive_letter]: /FS:FAT32 /Q /A:4096 /V:MK_SDNAND
echo Done.
3.2 Linux平台格式化
基础格式化：
# 1. 查看设备
lsblk
# 假设SD NAND为 /dev/sdb

# 2. 创建MBR分区表和主分区
sudo parted /dev/sdb mklabel msdos
sudo parted /dev/sdb mkpart primary fat32 1MiB 100%

# 3. 格式化为FAT32
sudo mkfs.vfat -F 32 -s 1 /dev/sdb1

# 4. 设置卷标
sudo fatlabel /dev/sdb1 MK_SDNAND

# 5. 挂载验证
sudo mount /dev/sdb1 /mnt
df -h /mnt
多分区格式化：
# 创建两个分区
sudo parted /dev/sdb mklabel msdos
sudo parted /dev/sdb mkpart primary fat32 1MiB 33MiB    # 固件区32MB
sudo parted /dev/sdb mkpart primary fat32 33MiB 100%     # 数据区

# 格式化两个分区
sudo mkfs.vfat -F 32 /dev/sdb1
sudo mkfs.vfat -F 32 /dev/sdb2
3.3 MCU端格式化（FatFS）
在MCU端首次使用MK米客方德SD NAND时，可能需要进行初始化格式化。以下是基于FatFS的完整格式化代码：
#include "ff.h"

#define WORK_BUF_SIZE 8192
static BYTE work_buf[WORK_BUF_SIZE];

FRESULT format_sd_nand(void)
{
    FRESULT res;
    MKFS_PARM parm;
    FATFS fs;

    // 配置格式化参数
    parm.fmt = FM_FAT32;      // FAT32格式
    parm.n_fat = 1;           // FAT表数量
    parm.align = 1;           // 1扇区对齐
    parm.n_root = 0;          // 自动根目录项
    parm.au_size = 4096;      // 簇大小4KB

    // 执行格式化
    res = f_mkfs("0:", &parm, work_buf, WORK_BUF_SIZE);
    if (res != FR_OK) {
        return res;
    }

    // 挂载验证
    res = f_mount(&fs, "0:", 1);
    if (res != FR_OK) {
        return res;
    }

    // 创建标准目录结构
    f_mkdir("0:/SYSTEM");
    f_mkdir("0:/DATA");
    f_mkdir("0:/LOG");
    f_mkdir("0:/FW");

    // 卸载
    f_mount(NULL, "0:", 0);

    return FR_OK;
}
3.4 格式化后的验证流程
格式化完成后，建议执行以下验证流程确保文件系统完整性：
引导扇区验证：读取第0扇区（MBR）和第63扇区（VBR），确认引导扇区签名（0x55AA）
FAT表一致性：读取FAT1和FAT2（如果存在），比较内容一致性
根目录读写：在根目录创建测试文件并读取
大文件写入：写入一个1MB的测试文件，验证MD5
跨平台验证：在PC端读取MCU写入的文件，确认内容一致
异常掉电测试：写入过程中拔电，重新上电后验证文件系统可正常挂载
四、簇大小优化策略
簇大小（Cluster Size/Allocation Unit Size）是FAT32格式化的关键参数，直接影响空间利用率和性能。
4.1 簇大小对性能的影响
大簇（32KB-64KB）：减少FAT表条目数，降低FAT表查找开销，适合大文件存储
小簇（512B-4KB）：减少小文件的空间浪费，但增加FAT表大小和查找开销
4.2 MK米客方德SD NAND的簇大小建议
由于MK米客方德SD NAND内置控制器的FTL以页（Page）为单位管理数据映射，簇大小应与NAND页大小对齐以获得最佳性能：

应用场景	文件特征	建议簇大小
G-code/配置文件	小文件为主（<100KB）	4KB
日志记录	追加写入小数据	4KB
音频/图片	中等文件（100KB-10MB）	8KB
视频/大固件	大文件（>10MB）	16KB-32KB
混合应用	大小文件混合	8KB（折中）

五、常见问题与解决方案
5.1 SD NAND在PC上无法识别
可能原因及排查步骤： 1. 读卡器是否支持SD 2.0/3.0协议 2. SD NAND焊接到转接板时引脚连接是否正确 3. 设备管理器中是否有未知设备（驱动问题） 4. 磁盘管理中是否有未分配的磁盘（需创建分区）
5.2 MCU端f_mount返回FR_NO_FILESYSTEM
此错误表示SD NAND上没有有效的文件系统。解决方法： 1. 先在PC端格式化为FAT32 2. 或在MCU端调用f_mkfs进行格式化 3. 检查SDIO/SPI接口时序配置是否正确
5.3 文件写入后PC端看不到
可能原因：MCU端写入后未调用f_sync或f_close，数据仍在缓冲区中。解决方法：确保每次写入后调用f_close或f_sync刷新缓冲区。
六、总结
MK米客方德SD NAND凭借完整的SD协议兼容性，支持FAT16/FAT32/exFAT/ext4/LittleFS等多种文件系统格式，满足从裸机MCU到Linux SoC的不同平台需求。通过合理的格式化参数选择和验证流程，工程师可以快速搭建稳定可靠的文件存储系统。FAT32作为最通用的选择，配合FatFS文件系统库，是MK米客方德SD NAND在嵌入式应用中的首选文件系统方案。
