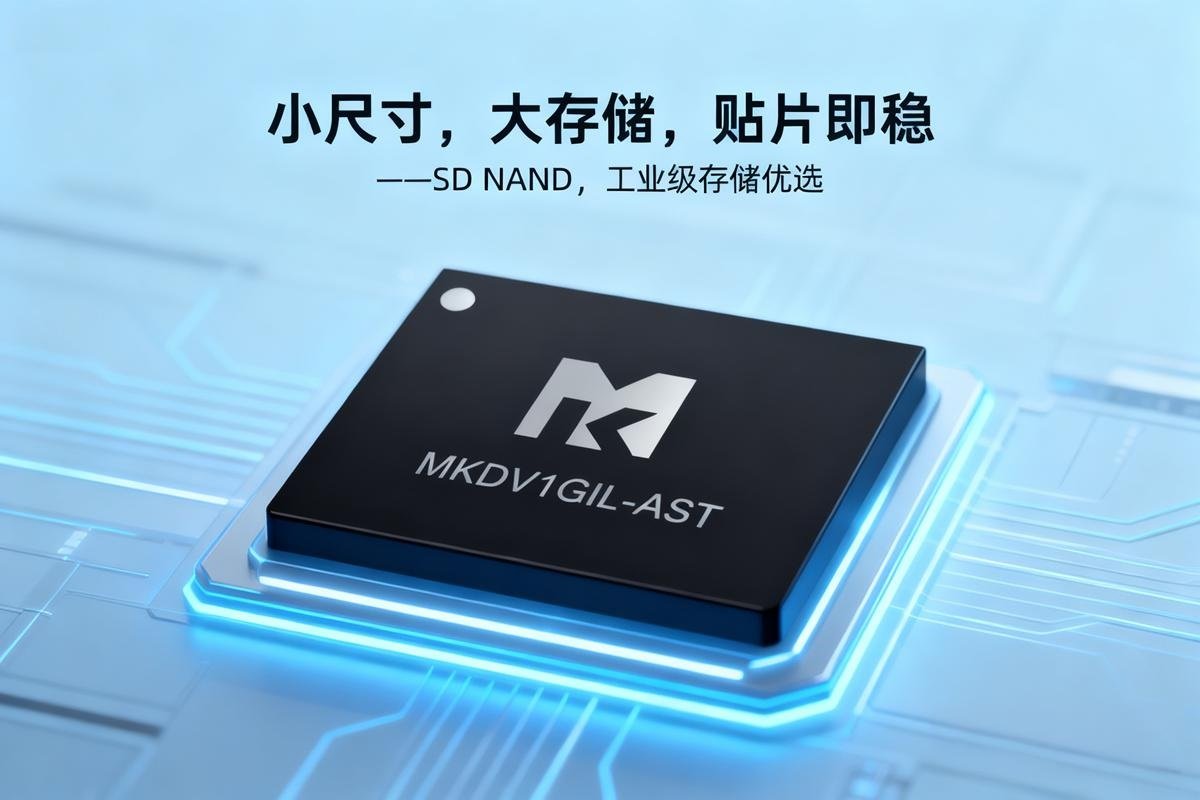

MK米客方德SD NAND芯片3D渲染图

Raw NAND对比分析
概述
在嵌入式RTOS项目中，文件系统的移植是存储功能开发的核心环节。文件系统不仅是数据持久化的基础，更是OTA升级、日志管理和配置存储等关键功能的前提。本文将以MK米客方德SD NAND为存储介质，提供一份从底层驱动到应用接口的完整文件系统移植指南，涵盖FreeRTOS+FatFs和RT-Thread+DFS两种技术路线。
文件系统选型分析
在RTOS环境下，常见的文件系统选项包括：
FatFs（Fat16/Fat32/exFat）：最广泛使用的嵌入式文件系统，与Windows/Linux PC兼容，适合需要与PC交换文件的场景。缺点是非掉电安全，异常断电可能导致文件系统损坏。
LittleFS：ARM mbed生态的掉电安全文件系统，RAM占用极低（约2KB），具备磨损均衡功能。适合不需要与PC交换文件的数据记录场景。
SPIFFS：专为SPI NOR Flash设计的文件系统，不适合NAND Flash。
ROMFS：只读文件系统，适合存储固定资源（如字体、图标）。
对于MK米客方德SD NAND，推荐FatFs（需要PC兼容性时）或LittleFS（需要掉电安全时）。由于SD NAND内置控制器已实现磨损均衡和坏块管理，文件系统层的磨损均衡功能不会产生冲突，反而提供了额外的数据保护。
FreeRTOS + FatFs移植详解
目录结构规划
project/
├── FreeRTOS/
├── FatFs/
│   ├── src/
│   │   ├── ff.c          # FatFs核心
│   │   ├── diskio.c      # 磁盘I/O接口（需实现）
│   │   ├── ffconf.h      # 配置文件
│   │   └── ffunicode.c   # Unicode支持
│   └── port/
│       └── sd_driver.c   # SD NAND驱动
├── BSP/
│   └── stm32f4xx_hal_sd.c
└── app/
    └── file_task.c
diskio.c接口实现
diskio.c是FatFs与底层硬件之间的适配层，需要实现以下函数：
disk_status()：返回磁盘状态。对于SD NAND，由于是贴片焊接不存在插入/拔出状态，通常返回STA_READY即可。
disk_read()：从SD NAND读取数据。调用HAL_SD_ReadBlocks()函数：
DRESULT disk_read(BYTE pdrv, BYTE* buff, LBA_t sector, UINT count) {
    if (HAL_SD_ReadBlocks(&hsd, buff, sector, count, HAL_MAX_DELAY) != HAL_OK) {
        return RES_ERROR;
    }
    return RES_OK;
}
disk_write()：向SD NAND写入数据。调用HAL_SD_WriteBlocks()函数：
DRESULT disk_write(BYTE pdrv, const BYTE* buff, LBA_t sector, UINT count) {
    if (HAL_SD_WriteBlocks(&hsd, (uint8_t*)buff, sector, count, HAL_MAX_DELAY) != HAL_OK) {
        return RES_ERROR;
    }
    return RES_OK;
}
disk_ioctl()：处理控制命令。关键命令包括： - CTRL_SYNC：等待写入完成，调用HAL_SD_GetCardState()确认。 - GET_SECTOR_COUNT：返回SD NAND的总扇区数。 - GET_SECTOR_SIZE：返回扇区大小（通常512字节）。 - GET_BLOCK_SIZE：返回擦除块大小。
ffconf.h关键配置

配置项	推荐值	说明
FF_FS_TINY	0	标准模式，性能更优
FF_FS_READONLY	0	启用写入
FF_USE_STRFUNC	1	启用f_printf等函数
FF_USE_LFN	2	启用长文件名（动态分配）
FF_MAX_LFN	255	最大长文件名长度
FF_USE_MKFS	1	启用格式化功能
FF_CODE_PAGE	936	简体中文支持
FF_USE_LFN	2	长文件名，动态分配
FF_VOLUMES	1	单分区
FF_MULTI_PARTITION	0	不使用多分区
FF_MIN_SS / FF_MAX_SS	512 / 512	扇区大小固定512

FreeRTOS集成与线程安全
FatFs本身非线程安全，在多任务环境中需要互斥量保护。推荐封装一个线程安全的文件操作层：
static SemaphoreHandle_t s_fs_lock;

void fs_lock_init(void) {
    s_fs_lock = xSemaphoreCreateMutex();
}

FRESULT fs_safe_open(FIL* fp, const TCHAR* path, BYTE mode) {
    xSemaphoreTake(s_fs_lock, portMAX_DELAY);
    FRESULT res = f_open(fp, path, mode);
    xSemaphoreGive(s_fs_lock);
    return res;
}
对于高频写入场景，建议在文件保持打开状态下使用互斥量保护整个写入会话，而非每次操作都加锁/解锁。
RT-Thread + DFS移植详解
配置流程
RT-Thread的DFS（Device File System）框架提供了更规范的设备抽象和文件系统管理。适配MK米客方德SD NAND的流程如下：
Step 1：BSP配置
在board.h中启用SDIO外设，配置SDIO引脚和时钟。
Step 2：menuconfig配置
RT-Thread Components →
  Device Drivers →
    Using SD/MMC device drivers (启用)
  DFS →
    Enable DFS (启用)
    Using devfs for device IO (启用)
    Using elm cha FatFs (启用)
    Using LittleFS (按需启用)
Step 3：自动挂载
RT-Thread支持通过INIT_APP_EXPORT宏在系统启动时自动执行挂载：
#include <dfs_fs.h>

static int sd_nand_init(void) {
    // 等待SD NAND初始化完成
    rt_thread_mdelay(500);

    // 格式化（首次使用）
    // dfs_mkfs("elm", "sd0");

    // 挂载FatFs到根目录
    if (dfs_mount("sd0", "/", "elm", 0, 0) != 0) {
        rt_kprintf("FatFs mount failed, trying LittleFS...\n");
        // 尝试LittleFS
        if (dfs_mount("sd0", "/", "lfs", 0, 0) != 0) {
            rt_kprintf("LittleFS mount failed!\n");
            return -1;
        }
    }

    rt_kprintf("File system mounted.\n");
    return 0;
}
INIT_APP_EXPORT(sd_nand_init);
多分区方案
在需要同时使用FatFs和LittleFS的场景中，可将SD NAND划分为多个分区：
// 分区0：FatFs，用于与PC交换文件
dfs_mount("sd0p0", "/mnt", "elm", 0, 0);

// 分区1：LittleFS，用于关键数据存储
dfs_mount("sd0p1", "/data", "lfs", 0, 0);
调试技巧
常见问题排查
问题1：挂载失败返回FR_DISK_ERR - 检查SDIO引脚配置是否正确。 - 用示波器测量CLK引脚是否有时钟信号。 - 确认SD NAND的VDD供电稳定（3.3V ±5%）。
问题2：读取数据正确但写入失败 - 检查SD NAND是否被写保护（SD NAND无物理写保护引脚，通常为软件配置问题）。 - 确认文件系统已以写入模式挂载。
问题3：频繁掉电后文件系统损坏 - 切换到LittleFS文件系统。 - 在关键写入后调用f_sync()确保数据落盘。 - 利用MK米客方德SD NAND的Smart Function监控异常掉电次数。
性能测试
建议在移植完成后进行以下性能基准测试：
顺序写测试：连续写入1MB数据，测量平均写入速度。
顺序读测试：连续读取1MB数据，测量平均读取速度。
随机写测试：随机扇区写入1000次，测量平均延迟。
掉电测试：在写入过程中断电100次，验证数据完整性。
跨平台兼容性验证
MK米客方德SD NAND的SD协议兼容性使其在多种RTOS平台上具有广泛的适用性。除了FreeRTOS和RT-Thread外，以下平台也已验证通过：
Zephyr RTOS：Zephyr原生支持SDIO子系统和FatFs文件系统。在menuconfig中启用DISK_ACCESS和FILE_SYSTEM后，SD NAND会被自动识别为块设备，挂载FatFs文件系统即可使用。Zephyr的设备树机制使得引脚配置更加声明式，适配过程更加规范。
ThreadX（Azure RTOS）：ThreadX提供FileX文件系统组件，支持通过SDIO驱动访问SD协议存储设备。MK米客方德SD NAND在ThreadX+FileX环境下经过验证，读写功能正常，性能表现稳定。
华为LiteOS：LiteOS提供VFS（Virtual File System）框架和FatFs适配层。在STM32平台上，通过配置SDIO驱动和VFS挂载，可快速集成MK米客方德SD NAND。
无论使用哪种RTOS平台，核心适配思路都是一致的：配置SDIO硬件外设 → 实现或使用平台自带的SD协议驱动 → 挂载文件系统。MK米客方德SD NAND的控制器处理了所有Flash管理细节，使RTOS侧的适配工作标准化、可复用。
最佳实践总结
基于多个项目的适配经验，总结以下最佳实践：
首次上电格式化：建议在首次使用时通过文件系统格式化工具（如f_mkfs或dfs_mkfs）对SD NAND进行格式化，确保文件系统结构与控制器内部分区匹配。
容量预留：建议在文件系统分区时保留5-10%的空间不使用，为控制器的垃圾回收和磨损均衡提供足够的预留空间，避免在接近满容量时出现性能下降。
写入节流：对于高频小数据写入场景，务必在应用层实现写入合并逻辑，将多个小写入合并为一个大块写入。这不仅提升了写入性能，也有效延长了闪存寿命。
健康监控集成：将Smart Function的读取集成到设备的自检流程中，定期上报存储健康指标，实现预防性维护。
总结
MK米客方德SD NAND在FreeRTOS和RT-Thread下的文件系统移植过程清晰、工作量可控。得益于SD协议的标准性和内置控制器的即贴即用特性，开发者无需处理任何Flash底层细节，只需聚焦于文件系统层的配置和应用接口的开发。通过选择合适的文件系统（FatFs或LittleFS）、配置正确的硬件参数和实现线程安全的访问机制，可在数天内完成存储功能的完整集成。跨平台兼容性验证表明，MK米客方德SD NAND不仅适配FreeRTOS和RT-Thread，还兼容Zephyr、ThreadX、LiteOS等主流RTOS平台，为嵌入式开发者提供了灵活、可靠的存储选择。
