在嵌入式设备中，存储介质的抗震性能直接决定了产品在振动环境下的可靠性。很多工程师都有过这样的经历：设备用TF卡方案，出厂测试一切正常，到了客户现场三天两头掉卡——打开机壳一看，TF卡松了。MK米客方德SD NAND之所以比TF卡更抗震，不是营销话术，而是封装原理决定的物理事实。

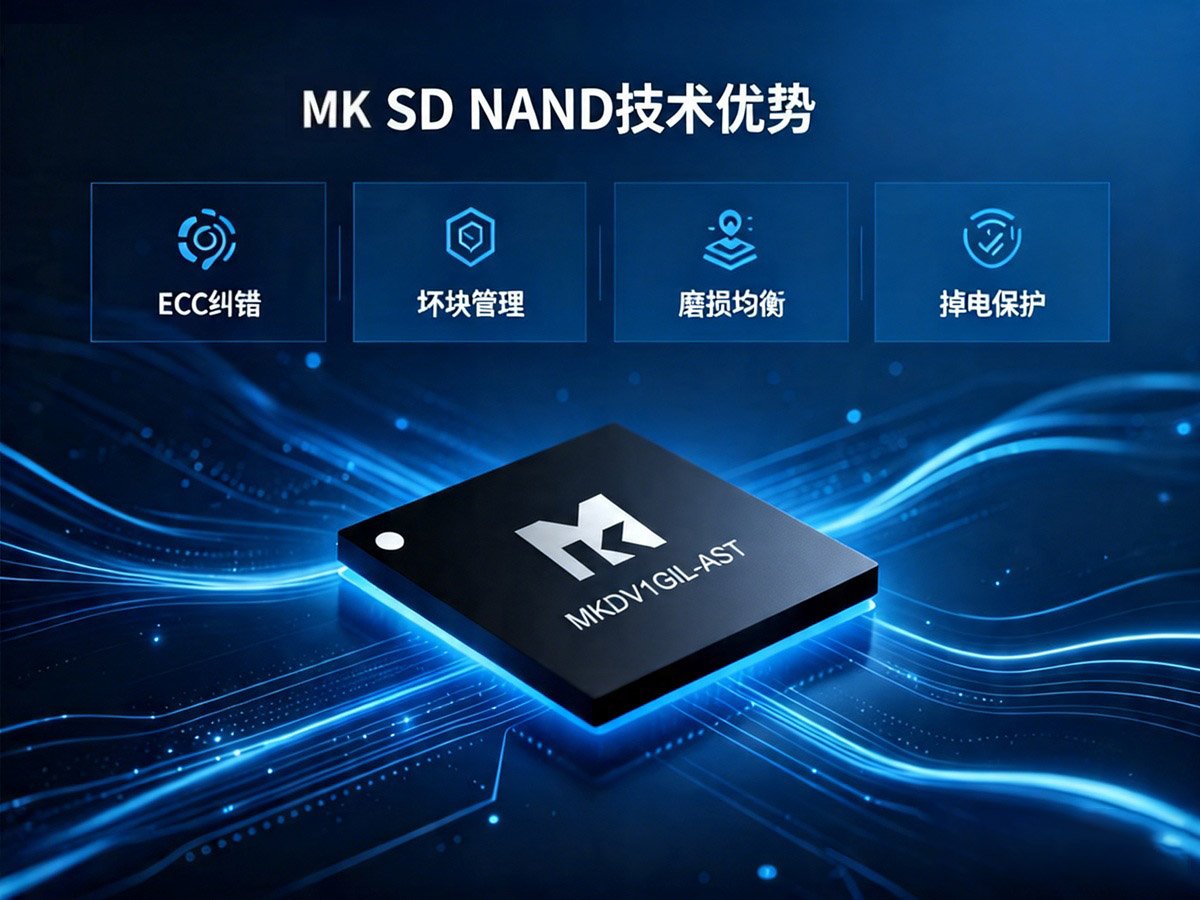

产品图
先从封装结构说起。TF卡（Micro SD卡）采用的是“卡+卡座”的分离式结构：TF卡本体是一块独立的小板子，上面贴着Flash芯片和控制器；卡座则是焊接在主板上的金属弹片连接器，靠弹簧触点的弹性力与TF卡的镀金焊盘接触。这种结构有三个先天弱点。第一，弹簧触点在长期振动下会产生微小的相对位移，导致接触电阻变化，轻则读写错误重则完全断开。第二，TF卡在卡座中虽然有限位结构，但并非完全固定，振动时卡体会产生微小晃动，反复晃动会磨损镀金触点。第三，卡座本身的金属弹片在温度循环下会产生应力松弛，弹性力逐渐下降，接触可靠性随时间恶化。
SD NAND则完全不同。它采用LGA-8（Land Grid Array）封装，6×8mm的芯片直接通过焊锡焊接在PCB焊盘上，芯片与主板之间是冶金结合，没有机械接触点，没有弹簧，没有可动部件。从物理原理上讲，焊接连接的抗震性能远优于任何机械接触式连接——除非焊点本身断裂（这需要远超正常使用场景的极端冲击力），否则连接不会断开。实际测试数据很好地佐证了这一点：在振动测试中，贴片式SD NAND方案全程通过，无任何读写错误或连接中断；而TF卡方案在500次振动循环后开始出现偶尔掉卡现象，1000次后掉卡频率显著增加。这个差距在车载、工业、户外等高振动场景中会被进一步放大。
再从占板面积和安装方式看。TF卡方案需要“卡+卡座”两个部件，卡座本身占据约180mm²的PCB面积，还要预留插拔空间；SD NAND仅占6×8mm=48mm²，面积节省超过70%。更小的面积意味着更小的转动惯量，在振动环境下受力更小。而且SD NAND贴装在PCB表面，重心低、质量集中，振动时的动态响应远优于悬臂安装的TF卡座。对于空间紧凑的嵌入式设备（如可穿戴设备、小型传感器节点），SD NAND的小尺寸还意味着可以采用更紧凑的整机结构设计，进一步提升整体抗震性能。
温度因素也会间接影响抗震表现。TF卡的工作温度标称通常为0℃~70℃，在高温环境下（如户外设备内部65℃以上）塑料卡体和金属弹片的热膨胀系数不同，温差变化会加剧接触不良的风险。SD NAND的SLC型号支持-40℃~85℃宽温工作，LGA封装的焊盘和PCB热膨胀系数匹配，温度循环不会影响连接可靠性。在户外配电箱数据采集器的实际测试中，SD NAND在85℃高温下正常读写，而TF卡在70℃以上开始偶发写入错误。
当然，SD NAND相比TF卡也有一个“劣势”——不可更换。TF卡可以随时拔出更换或读取数据，SD NAND焊在板子上不能插拔。但这个“劣势”恰恰是它抗震优势的来源：正是因为不可拔插，才没有机械接触点，才不会有接触不良的问题。对于大多数工业和车载应用来说，“装上就不管”的可靠性远比“可以换卡”的灵活性重要。而且，需要读取数据时可以通过MCU的通信接口（UART、以太网、WiFi等）远程读取，需要更换时可以用热风枪350℃以内30秒内拆下更换。
从封装原理到实测数据，MK米客方德SD NAND的抗震优势是系统性的：LGA焊接消除了机械接触点，小尺寸低重心降低了振动响应，宽温工作保证了温度循环下的连接稳定性。这三重保障叠加在一起，使得SD NAND在振动、冲击、温度变化等恶劣环境下都能保持稳定可靠的数据存取。如果你的产品会经历振动、冲击或温度变化——车载设备、工业控制器、户外终端、可穿戴设备、数据采集器——SD NAND是比TF卡更可靠的选择。建议选型时优先考虑SLC型号（MKDV1G/2G/4G/8GIL-AST），-40℃~85℃宽温、10万次擦写寿命、万次随机掉电测试，这些都是TF卡无法提供的工业级保障。
