SD NAND虽然只有6×8mm大小，8个引脚，但PCB设计做不好照样翻车。不少工程师第一次用SD NAND时觉得“不就是接8根线嘛”，结果板子打回来不是初始化失败就是高温下读写报错。其实SD NAND的Layout学问主要集中在CLK走线、阻抗匹配和包地处理三个方面，做好了这三点，基本上不会出问题。

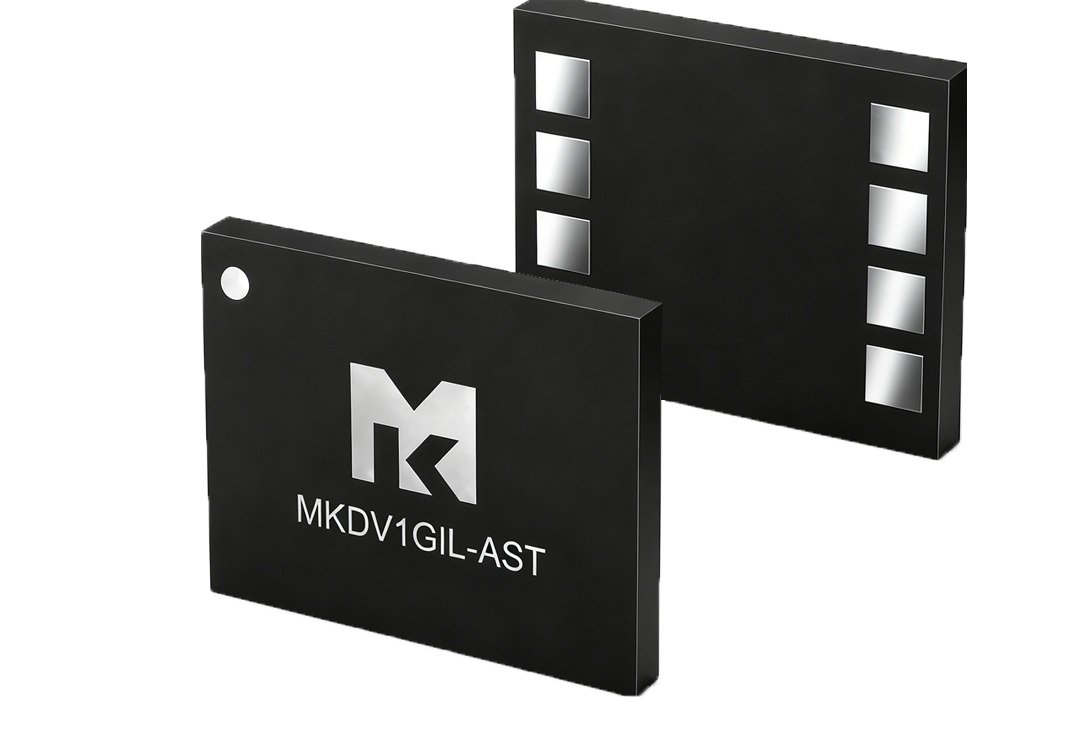

产品图
先说CLK走线，这是SD NAND PCB设计中最容易踩坑的地方。CLK是时钟输入引脚，主控提供时钟信号，SD NAND只负责“听”。别看它只有一根线，出问题的概率却是最高的。第一个原则是走线越短越好——高速信号线越长，反射和干扰越严重，能走5mm就不要走15mm。第二个原则是远离干扰源，不要从电感、大功率器件、射频天线底下走，这些器件产生的电磁干扰会直接耦合到时钟线上，导致信号边沿出现毛刺。第三个原则，也是最反直觉的一条：CLK线上不要加电容滤波。很多工程师习惯性地在信号线上并个小电容“滤一下高频”，但CLK是时钟信号不是电源，加了电容后上升沿和下降沿会变缓，波形变圆，SD NAND可能根本不认这个时钟。有一个真实案例：客户在CLK线上并了22pF电容，SD NAND一直初始化失败，示波器一看波形圆得像正弦波，去掉电容后立刻正常。第四个原则：CLK线不需要上拉电阻。这一点和CMD、DAT线不同，CMD和DAT线需要10K-100kΩ上拉电阻来防止总线浮动，但CLK线是主控驱动的，不需要上拉。
再说阻抗匹配。SD NAND的CLK线需要控制50Ω阻抗，这一点在SD2.0型号（MKDV系列，最高50MHz）上要求相对宽松，走线建议控制在10cm以内即可；但在SD3.0型号（MKDN系列，最高208MHz）上就非常关键了，走线建议控制在5cm以内，并且必须做严格的50Ω阻抗匹配。阻抗不匹配会导致信号反射，表现为时钟边沿出现回沟或振铃，严重时SD NAND会在高时钟频率下间歇性初始化失败。实际操作中，建议使用4层板（信号-GND-PWR-信号），CLK线走在顶层或底层，下方有完整的地平面参考，这样阻抗控制最准确。如果只能用2层板，CLK线两侧要做包地处理，地线宽度不小于信号线宽度的2倍，并在包地线上每隔2-3mm打一个地过孔连接到地平面，形成法拉第笼效应。
包地规则不只是CLK线的事。整个SD NAND区域都应该做包地处理，具体做法是：芯片周围留出一圈GND走线，与芯片的GND焊盘相连；DAT0-DAT3数据线尽量等长走线，误差控制在±50mil以内，避免数据采样时序偏移；VDD引脚旁边放置0.1μF去耦电容和10μF储能电容，电容尽量靠近引脚；GND焊盘采用“十字花”（也叫梅花焊盘）连接方式，而不是直接铺满铜皮，这样既保证了电气连接又防止焊接时散热过快导致虚焊假焊。VCC参考电容选2.2μF，太大掉电慢可能导致上电时序不满足SD协议要求（电压需在0.5V以下保持至少1ms），太小则纹波大影响稳定性。
电源走线也不能马虎。SD NAND平时电流不大（待机约130μA），但读写时瞬时电流可能超过200mA，MKDV1GIL-AST峰值电流约50-55mA，电源设计建议≥200mA。VDD走线宽度建议不小于15mil，如果用DC-DC供电，输出端到SD NAND VDD引脚的走线越短越好，中间不要穿过其他信号线。电源芯片选型上，DC-DC优于LDO，因为LDO在输入输出压差大时发热严重，高温环境下电流输出能力下降，可能导致SD NAND供电不足引发间歇性故障。

配图
还有一个容易被忽略的细节是上电时序。SD协议明确规定，SD NAND上电前电压必须在0.5V以下保持至少1ms，让芯片内部状态机彻底复位；电压从0V上升到2.7V-3.6V的上升时间应在0.1ms到35ms之间，不能忽高忽低。如果电源放电不干净——比如VCC滤波电容选得太大，掉电时电压在1.5V附近“拖尾”晃悠再慢慢降到0V——芯片内部状态机没有正确复位，上电后就会出现UECC（不可纠正的错误校正码）甚至初始化失败。这就是为什么VCC参考电容建议选2.2μF而不是更大的值，同时建议用DC-DC而非LDO供电，DC-DC的放电特性更干脆，不会产生电压拖尾。排查这类问题时，用示波器抓VCC掉电波形，看电压是否干脆利落地降到0.5V以下，是最直接有效的方法。
最后总结几条实操要点：SD NAND芯片尽量靠近主控放置，缩短所有信号线长度；数据线等长走线，CLK线包地控50Ω阻抗；CLK线不加电容、不上拉；CMD和DAT线接10K-100kΩ上拉电阻；VDD旁放0.1μF+10μF电容，GND焊盘做十字花连接；电源用DC-DC≥1A，VCC参考电容2.2μF。如果遇到初始化失败，第一件事就是用示波器看CLK波形——波形干净、边沿陡峭，是SD NAND正常工作的前提。MK米客方德也提供详细的Layout Guide和参考设计图，建议在设计初期就向原厂FAE索取，避免反复改板浪费时间。
