引言：纠错强度的工程意义
在嵌入式存储系统设计中，ECC纠错强度直接决定了数据可靠性边界。纠错能力不足会导致数据丢失风险，纠错能力过剩则意味着存储空间浪费和性能损失。如何在两者之间找到最优平衡点，是存储芯片控制器设计的核心技术挑战。

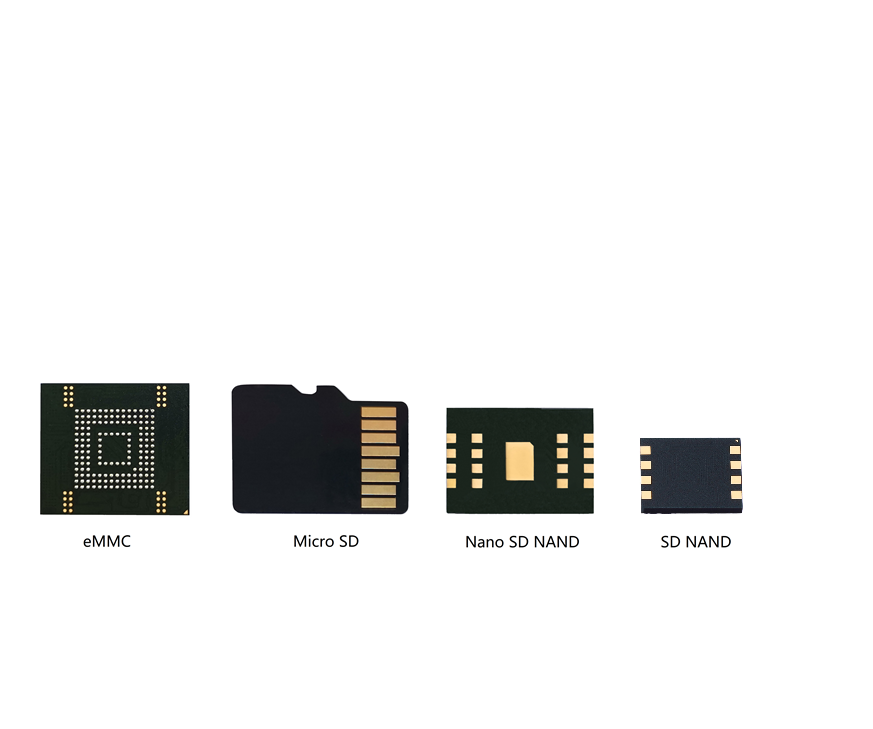

MK米客方德SD NAND同时支持BCH和LDPC两种纠错方案，并在不同闪存类型和容量配置中进行了精细化调优。本文将从纠错强度评估的角度，深入对比这两种方案，为工程师提供选型参考。
一、纠错强度评估方法论
1.1 纠错强度的定义
纠错强度是指ECC算法在单位数据量内可纠正的最大比特错误数。常用衡量指标：
t-per-page：每页可纠正的比特错误数（如t=40表示每4KB页可纠正40比特错误）
t-per-KB：每KB数据可纠正的比特错误数
码率：有效数据/总数据（码率越高，冗余越少）
1.2 评估维度
评估ECC方案需要综合考虑以下维度：

评估维度	说明	权重
纠错能力	可纠正的最大比特错误数	高
编码效率	码率，即有效数据占比	高
解码延迟	从读取到数据可用的延迟	中
硬件复杂度	实现所需的逻辑门数量	中
适配性	适应不同误码模式的能力	中
功耗	编解码过程的功耗	低

二、BCH纠错强度深度分析
2.1 BCH码的纠错能力计算
BCH码的纠错能力由生成多项式决定。对于GF(2^m)上的BCH码：
可纠正t个错误需要2t个校验位
校验位数 = 2t × m（m是有限域的扩展次数）
码率 = k/n = (n - 2tm) / n
以4KB（32768 bit）页大小为例：

纠错能力t	校验位数	码率	适用闪存
4 bit	~120 bit	99.6%	SLC
8 bit	~240 bit	99.3%	SLC
12 bit	~360 bit	98.9%	pSLC
24 bit	~640 bit	98.0%	MLC
40 bit	~1080 bit	96.7%	MLC（强）
60 bit	~1560 bit	95.2%	MLC（最强）

可以看到，BCH码在低纠错能力（t<40）时码率很高（>96%），但随着纠错能力提升，码率快速下降。
2.2 BCH的性能特征
解码延迟 BCH解码采用Berlekamp-Massey算法或Peterson-Gorenstein-Zierler算法： - 硬判决解码，延迟固定 - t=4时解码延迟约2~5μs（硬件实现） - t=40时解码延迟约10~30μs - 不存在迭代过程，延迟可预测
功耗 - BCH编解码器的硬件实现面积与t^2成正比 - t=4时逻辑门数约5K~10K - t=40时逻辑门数约50K~100K - 功耗与面积成正比
2.3 BCH的适用边界
BCH的纠错能力有理论上限。对于4KB页： - 实用最大t值约为60~80 - 超过此值后，码率低于90%，存储空间浪费严重 - 且解码延迟和硬件面积增长显著
因此，BCH适用于RBER < 10^-3的场景，即SLC、pSLC和部分MLC。
三、LDPC纠错强度深度分析
3.1 LDPC码的纠错能力
LDPC码的纠错能力远超BCH，主要体现在：
高纠错能力 - QC-LDPC码在4KB页上可实现t > 100的纠错能力 - 软判决模式下可纠正的错误数可达硬判决的2~3倍 - 接近Shannon极限的纠错性能
编码效率 LDPC码在相同纠错能力下码率更高：

纠错能力	BCH码率	LDPC码率	空间节省
40 bit/4KB	96.7%	98.5%	1.8%
60 bit/4KB	95.2%	97.5%	2.3%
100 bit/4KB	~92%	96.0%	4.0%
200 bit/4KB	~85%	93.0%	8.0%

可见在高等错能力需求下，LDPC的编码效率优势更加显著。
3.2 LDPC软判决解码
LDPC的核心优势在于支持软判决解码：
软判决信息 - 硬判决：每个cell只读取0或1（1 bit信息） - 软判决：每个cell读取多级量化值（3~8 bit信息） - 软判决提供了每个比特的“置信度”信息，使解码器能更准确地判断错误
软判决的纠错增益

解码模式	量化级数	相对纠错增益	适用场景
硬判决	1-bit	1×（基准）	快速路径，低误码
3-bit软判决	8级	~1.5×	中等误码
4-bit软判决	16级	~2.0×	高误码
6-bit软判决	64级	~2.5×	极高误码，寿命末期

MK米客方德SD NAND的控制器实现了分级软判决策略： 1. 首先使用1-bit硬判决快速解码 2. 如果解码失败，升级到3-bit软判决 3. 如果仍失败，升级到更高精度软判决 4. 最高支持6-bit软判决重读
这种分级策略在正常工作条件下几乎不增加延迟，仅在误码率升高时才付出额外延迟代价。
3.3 LDPC的解码延迟特征
LDPC解码采用迭代算法（Belief Propagation），延迟特征与BCH显著不同：

迭代次数	解码延迟	适用场景
1~3次	20~60μs	低误码，快速通过
4~8次	60~200μs	中等误码
9~15次	200~500μs	高误码，寿命末期
>15次	>500μs	极端情况，可能超时

这种可变延迟特性意味着： - 正常条件下读性能优秀 - 寿命末期可能出现偶发读延迟增大 - 需要在系统设计时考虑最坏情况下的延迟
四、两种方案的综合对比
4.1 量化对比表

对比维度	BCH	LDPC
最大纠错能力	~80 bit/4KB	200+ bit/4KB
编码效率（t=40）	96.7%	98.5%
解码延迟（正常）	5~15μs	20~60μs
解码延迟（最坏）	与正常相同	200~500μs
硬件面积	小~中	大
功耗	低	中~高
软判决支持	否	是
适配闪存类型	SLC/pSLC/MLC	MLC/TLC

4.2 选型建议
选择BCH的场景： - SLC或pSLC闪存，RBER低 - 对读取延迟敏感的实时系统 - 功耗受限的电池供电设备 - 容量较小（≤8Gbit），纠错需求不高
选择LDPC的场景： - TLC闪存，RBER高 - 大容量产品（≥32Gbit） - 数据可靠性要求极高的场景 - 可接受偶发延迟波动的系统
MK米客方德SD NAND的控制器会根据所使用的闪存类型自动配置最优ECC方案，开发者无需手动选择。
五、纠错强度与设备寿命的关系
ECC纠错强度直接影响设备的使用寿命，这一关系可以通过以下模型理解：
5.1 寿命-误码率模型
NAND闪存的RBER随擦写次数增长：
RBER(P/E) = RBER_init × (1 + α × P/E_count)
其中： - RBER_init为初始误码率 - α为退化系数（与闪存类型有关） - P/E_count为擦写次数
当RBER超过ECC纠错能力时，该块被判定为坏块。因此，更强的ECC意味着块可以在更高的RBER下继续工作，即更多的擦写次数。
5.2 ECC强度对寿命的量化影响
以MLC闪存为例（假设参数）：

ECC方案	纠错能力	坏块阈值RBER	有效擦写寿命	寿命提升
BCH t=24	24 bit	10^-3	~3000次	基准
BCH t=40	40 bit	3×10^-3	~5000次	+67%
LDPC硬判决	100 bit	10^-2	~7000次	+133%
LDPC软判决	200 bit	3×10^-2	~10000次	+233%

数据表明，从BCH升级到LDPC软判决，MLC闪存的有效擦写寿命可提升2~3倍。这意味着相同使用条件下，设备的使用寿命显著延长，数据丢失风险大幅降低。
六、总结
MK米客方德SD NAND的双ECC方案（BCH + LDPC）为不同闪存类型提供了精准匹配的纠错能力：
BCH：为SLC/pSLC提供低延迟、高效率的纠错保护
LDPC：为TLC和大容量产品提供强纠错能力，支持软判决升级
智能选择：控制器根据闪存类型和运行状态自动配置最优方案
寿命优化：强ECC能力有效延长了各闪存类型的有效擦写寿命
工程价值：主机端无需实现ECC算法，降低了开发复杂度
从纠错强度评估的角度来看，MK米客方德SD NAND的ECC配置达到了行业先进水平，能够满足从工业控制到汽车电子的全场景数据可靠性需求。对于关注存储可靠性和设备寿命的嵌入式系统设计者，SD NAND的ECC能力提供了坚实的底层保障。
