SD NAND的电源设计看着简单——就一个VDD供电嘛——但实际做不好会出一堆奇怪的问题：初始化失败、读写偶发错误、高温下掉速、甚至芯片直接不工作。这篇把SD NAND的供电电路设计要点和去耦电容选型方法仔细讲讲。

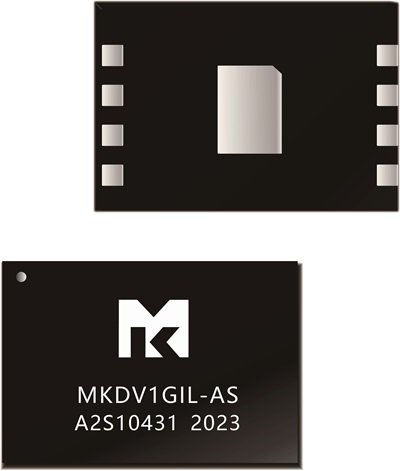

产品图
先说供电要求。SD NAND的工作电压范围是2.7V到3.6V，典型值3.3V。VDD供电能力要求不小于200mA，这个200mA不是持续电流，而是峰值电流——在写入操作时Flash内部需要较高的编程电流，瞬时可能达到150mA甚至更高。如果供电回路的瞬态响应不够，电压在写入瞬间被拉低到2.7V以下，芯片可能复位或写入失败。所以供电电源的选型要留足余量，LDO的话建议选额定输出300mA以上的型号，DC-DC的话输出能力一般不是问题，但要注意纹波控制。
供电方式上，建议VDD单独走线供电，不要和MCU的IO供电或模拟供电混在一起。原因有两个：一是SD NAND写入时的瞬态电流可能干扰共用供电的其他器件，比如拉低MCU的IO供电导致系统复位；二是共用供电时电源噪声耦合到SD NAND上可能导致信号完整性问题。独立的供电走线加上适当的滤波，能从源头上减少这些干扰。
上电时序是个容易被忽略的点。SD NAND对上电波形有明确要求：VDD从0V上升到工作电压的上升时间应在0.1ms到35ms之间；上电前VDD需在0.5V以下至少保持1ms；断电后VDD降至0.5V以下的最小周期为1ms。这个要求看似宽松，但有些DC-DC芯片的软启动时间可能短到几十微秒，超过下限要求；或者电源管理IC的上电顺序控制不当，导致SD NAND在其他信号已有效时VDD还没到位。选电源芯片时要查软启动时间参数，必要时外加RC延迟电路控制上电时序。
去耦电容的设计是电源完整性的核心。SD NAND的VDD引脚旁需要放置去耦电容来提供瞬态电流和滤除高频噪声。推荐的配置是“大+小”组合：一颗10μF到22μF的钽电容或陶瓷电容做_bulk去耦，提供低频能量储备和瞬态电流；再加一颗0.1μF（100nF）的陶瓷电容做高频去耦，滤除开关噪声和高频干扰。两个电容都要尽量靠近VDD引脚放置，走线短而粗，减少寄生电感。
如果PCB空间允许，可以再加一颗1μF到4.7μF的陶瓷电容在10μF和0.1μF之间，形成三段去耦覆盖更宽的频段。电容的介质材料建议选X5R或X7R，温度特性比Y5V好很多。具体到封装，0.1μF用0402封装，10μF用0603或0805封装，减小占板面积的同时寄生电感也更小。
电源滤波方面，如果供电来自DC-DC，输出端可能存在开关频率的纹波（通常几百kHz到几MHz）。除了去耦电容外，可以在VDD走线上加一个小的RC滤波器或磁珠，进一步抑制纹波。磁珠的选型要注意直流电阻尽量小（小于0.1Ω），阻抗在100MHz时100Ω到600Ω即可。RC滤波器的电阻值不宜太大（10Ω以内），避免正常工作电流下压降过大影响供电电压。
Layout设计上，VDD走线要尽量短而宽，建议线宽不小于15mil（约0.38mm），如果供电距离较长还要加宽。GND回流路径要完整，VDD引脚下方的GND平面不要被走线割裂。SD NAND芯片要靠近主控芯片放置，减少信号线长度带来的寄生效应。CLK线包地处理控制阻抗50Ω，数据线保持等长。
多电压IO的场景下要注意：MKDV的pSLC和MLC型号以及MKDN系列支持1.8V和3.3V双IO电压。如果MCU的IO电压是1.8V，SD NAND的IO电压也要配置为1.8V，VDD仍然是2.7V到3.6V。这种双电压方案需要两组电源，设计时要注意电压域的隔离和电平转换。
实测验证环节，建议在PCB上预留测试焊盘，用示波器测量VDD引脚在写入操作时的实际电压波形。如果看到电压跌落超过100mV，说明去耦电容的容量或布局需要优化。高频噪声可以用频谱仪看，确认开关频率的纹波是否在可接受范围内。这些测试在量产前做一遍，能避免到量产后才发现供电问题的尴尬局面。
