扫码枪这东西看起来简单，但里面的存储选型也有讲究。现在很多扫码枪已经不是单纯的“扫一下发一下”模式了，而是带本地缓存和数据处理能力的智能设备。离线模式下扫码数据要本地存储，等网络恢复后批量上传；固件升级需要存储OTA包；有些还带配置文件和识别算法的本地存储。这些需求加起来，对存储器件的容量、可靠性和开发便捷性都有要求。


先说扫码枪的存储需求画像。典型场景是这样的：扫码枪每秒可能扫几次到十几次条码，每条记录包含条码内容、时间戳、设备ID等信息，单条几十到几百字节。在线模式下数据实时上传到后台，但离线模式下需要本地缓存，可能缓存几万条记录。固件OTA包通常几百KB到几MB。配置文件和识别算法参数占用几KB到几十KB。加起来看，1Gb到4Gb的容量基本够用，不需要大容量存储。
传统方案用SPI Flash（Nor Flash）存配置和算法参数，用Micro SD卡存条码缓存数据。这个方案的问题是：SPI Flash需要MCU侧自己实现文件系统管理，开发工作量大；Micro SD卡靠卡座接触，扫码枪的使用环境（仓库、工厂、零售门店）中灰尘和震动比较多，卡座接触不良是常见故障。

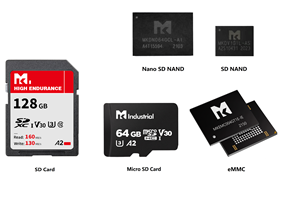

MK米客方德的SD NAND方案把这两个需求合二为一。SD NAND自带FAT/FAT32文件系统支持，MCU通过标准SD接口就能读写文件，不需要自己实现文件系统底层。1Gb SD NAND与256Mb Nor Flash价格相近，但速度更快，而且自带坏块管理、磨损均衡和掉电保护。贴片封装消除了卡座接触问题，在震动和灰尘环境下可靠性更好。
具体来看，MKDV1GIL-AST（1Gb SLC）是个不错的入门选择。1Gb约128MB可用空间，存条码缓存绰绰有余。SLC颗粒擦写寿命10万次，-40℃到85℃宽温工作，C10速度等级满足扫码数据的快速写入需求。6.0×8.0mm封装在扫码枪的PCB上几乎不占空间。如果需要更大容量存OTA包或多日离线数据，MKDV4GIL-AST（4Gb SLC）或MKDV2GIL-AST（2Gb SLC）都是可选方案，Pin-to-Pin兼容，设计时留好焊盘即可灵活切换。
扫码枪的MCU通常用STM32或类似的中端ARM Cortex-M芯片，这类MCU一般都有SDIO接口。SD NAND走SDIO 4线模式，时钟可以跑到25MHz到50MHz，实际读写速度在10MB/s以上，对于条码数据的缓存来说性能富余很大。关键是开发简单——HAL库的标准SD卡驱动直接能用，省去了SPI Flash需要自己写驱动的麻烦。
条码数据缓存的写入模式分析：假设每条记录200字节，用FAT文件系统以追加方式写入，每次写入触发一次扇区写操作（512字节）。高频扫码时每秒可能触发10到20次扇区写操作。SD NAND内部控制器的磨损均衡算法会把这些写入分散到不同块上，避免频繁擦写同一区域导致局部磨损。SLC的10万次P/E加上合理的WAF，在这个写入量级下寿命非常充裕。
离线场景下的数据安全也要考虑。仓库环境扫码枪可能从叉车上跌落，或被放在充电架上突然断电。SD NAND的贴片焊接方式比Micro SD卡在跌落时可靠得多，内部掉电保护机制也降低了断电瞬间的数据损坏风险。SMART功能可以监测芯片的写入量和健康状态，对于管理大批量扫码枪设备的运维团队来说，能提前发现存储器件的寿命预警。
实际选型时，还需要注意供电设计。SD NAND工作电压2.7V到3.6V，VDD供电能力不小于200mA。扫码枪如果是电池供电，要注意电池电压在满电和低电时的波动范围是否在这个区间内。如果电池电压范围超出，需要加LDO或DC-DC稳压。CMD和DAT线的上拉电阻（10K到100KΩ）别忘了加，否则初始化时可能出现时序异常。
