先说结论：用MK米客方德SD NAND（贴片式SD卡、SD NAND Flash）替换SPI NOR Flash，容量可以从几十Mb跨到1Gb_8Gb_（128MB1GB）、单位容量成本大幅下降，且自带坏块管理、ECC纠错、磨损均衡和掉电保护；但必须接受一个架构差异：SPI NOR支持XIP（eXecute In Place，片上执行，即CPU直接从Flash取指令运行），SD NAND走标准SD协议、不支持XIP，代码必须先加载到MCU内部SRAM或外部RAM中再执行。对绝大多数“固件+资源文件+数据记录”型产品，这个限制通过启动加载方案可以平滑解决，且1Gb SD NAND与256Mb NOR价格相近，性价比优势明显。

一、先讲清XIP差异的本质

SPI NOR Flash的接口是随机访问的：任何地址都可以单字节读取，CPU的总线接口可以把它当作一块只读内存，直接取指运行，这就是XIP。NOR的读延迟低、接口简单，所以传统MCU都把启动代码放在NOR上原地执行。
SD NAND的内部结构是“NAND颗粒+Flash控制器”，对外是标准SD/SPI协议的块设备：数据按512字节扇区组织，读取需要“发命令→给地址→等控制器响应→块数据返回”的过程，不能单字节随机访问，CPU无法直接在上面取指。这个架构换来的好处是控制器把NAND的固有短板全部屏蔽了——ECC纠错（NAND出厂就有位错误，必须靠控制器纠正）、坏块标记与替换、磨损均衡、垃圾回收、异常掉电保护，主机看到的是一块坏块由内部自动替换、对外透明的“磁盘”，而且容量大得多、每MB成本低得多。

二、三种代码加载方案

既然不能XIP，代码部署思路是“NOR时代代码在哪，现在就把哪部分搬进RAM”：

小BootROM引导+SD NAND存主固件（推荐主流方案）。MCU内部Flash保留一小段引导程序（几KB到几十KB），上电后Boot初始化SPI/SDIO接口，从SD NAND读取固件镜像到内部SRAM或外部RAM，校验后跳转执行。加载耗时取决于接口和固件大小：SDIO四线模式读速约20MB/s，1MB固件约50毫秒；SPI模式（25MHz）读速约2.5MB/s，1MB固件约400毫秒，32MB大固件在SDIO下约1.6秒——对工业设备完全可接受。
资源与数据外置型（NOR保留，只把内容迁到SD NAND）。代码继续在NOR或MCU内部Flash上XIP运行，把字库、音频、图片、网页、模型参数和日志数据放到SD NAND。这种方案软件改动最小，等于把SD NAND当“大容量数据盘”，FatFS挂载后按文件读取，是资源密集型产品的常见做法。
全量加载型（RAM充足的高性能平台）。带外部SDRAM/PSRAM的平台（如STM32H7、ESP32系列）把整个应用镜像加载到外部RAM执行，SD NAND纯粹做启动和存储介质。ESP32-S3等平台本身就没有NOR XIP以外的启动负担，配合SD NAND的SPI模式驱动简单，已有可穿戴产品量产验证。

方案选择上，内部Flash只有几十KB的老MCU建议方案2；内部Flash在几百KB且固件不超过RAM容量的用方案1；带外部RAM、固件体积大的用方案3。另外SD NAND同样支持SPI模式，时序上需满足上电74个时钟、初始化时钟≤400kHz的要求，驱动成熟后可直接复用FatFS。

三、替换收益与代价对比

收益侧：容量从NOR常见的16/32/64/128/256Mb扩展到1Gb~8Gb，1Gb SD NAND与256Mb NOR价格相近而容量是4倍；SLC颗粒10万次擦写寿命（pSLC为3万次），数据记录寿命远超NOR反复擦写同一扇区的模式；内置文件系统友好（直接FAT32，电脑可读），NOR上自建文件系统或裸地址管理的复杂度归零；-40~85℃宽温、万次掉电保护、Smart健康监测都是NOR不具备的。
代价侧：失去XIP，需要Boot加载流程和RAM空间；随机小数据读延迟高于NOR（块设备特性），不适合纳秒级取指；驱动栈比NOR厚（SD协议+FatFS），虽然免写底层Flash管理，但启动代码量大于NOR驱动。需要说明的是，如果产品需求就是“原地执行一小段高可靠固件、容量需求小于128Mb、对启动时间有毫秒级硬要求”，NOR依然是合理选择，不应为替换而替换。

四、真实场景：医疗手持终端的NOR替换

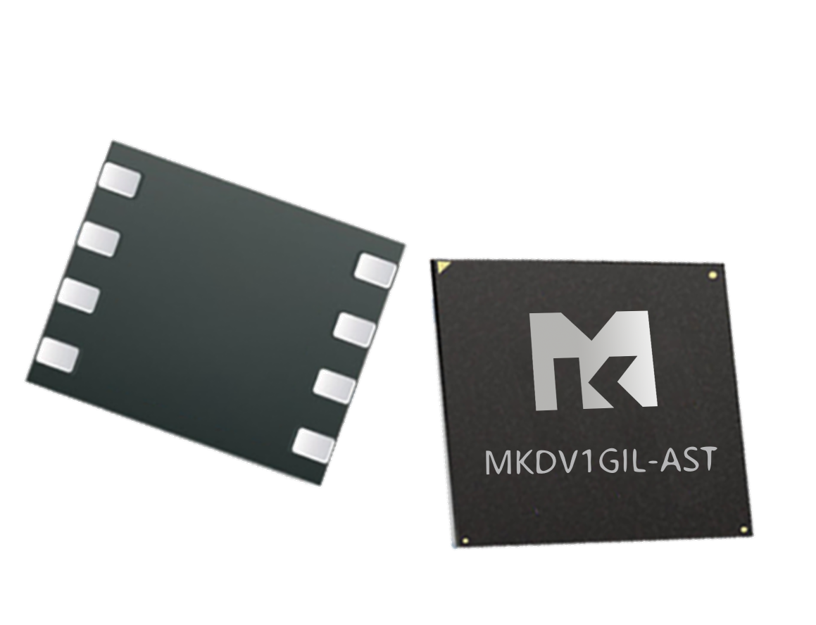

某医疗手持终端客户，原方案用两颗256Mb SPI NOR：一颗跑XIP固件，一颗存字库和语音资源，成本压力大且资源容量见顶。替换方案：MCU内部Flash保留32KB Boot引导程序，主固件（约800KB）存放在MKDV1GIL-AST（1Gb SLC SD NAND）中，字库、语音、病历模板文件以FAT32文件形式同盘存放；Boot通过SPI接口初始化SD NAND（250kHz初始化后切到20MHz），读取固件镜像到内部SRAM+外部PSRAM，CRC校验通过后跳转。实测冷启动加载约0.6秒（SPI模式），用户无感；容量从512Mb扩展到1Gb并保留后续升2Gb/4Gb的Pin-to-Pin兼容能力；BOM存储成本下降约三分之一；运行半年后通过Smart功能读取累计写入量和坏块数（坏块为0），日志区频繁写入不再受NOR单扇区寿命困扰。

五、替换设计检查清单

迁移评估时确认：MCU内部Flash能否容纳Boot引导；RAM容量是否大于需加载的固件；启动时间预算是否覆盖加载耗时（SDIO约20MB/s、SPI约2.5MB/s）；资源文件是否可改为文件方式读取；容量、温度、寿命需求是否匹配SLC/pSLC型号；上电时序（0.5V/1ms）、74时钟、400kHz初始化等规范是否已在Boot中实现；Smart健康监测是否纳入固件。
总结：SD NAND替换SPI NOR的核心命题不是“能不能替代”，而是“把XIP换成加载”——用一次几百毫秒的启动加载，换取4倍以上容量、文件系统原生支持、坏块管理与掉电保护全部内置、以及SLC颗粒10万次擦写的耐久底气。固件工程师写好一段几十KB的Boot，硬件工程师拿到的就是一颗免驱、免坏块管理、-40~85℃可靠运行的大容量存储，这也是贴片式SD卡在资源型和数据型嵌入式产品中快速普及的根本原因。
