先说结论：MK米客方德SD NAND（贴片式SD卡、SD NAND Flash）的量产烧录有三条成熟路径——烧录座离线烧录、贴片前转接板预烧录、贴片后在线烧录，月产能千级到十万级都能覆盖。效率优化的关键不在烧录器本身，而在四件事：选对兼容封装的烧录座、用二进制镜像整盘烧写代替逐文件拷贝、做好烧录后校验与标识、把湿敏管控和烧录工位合并管理。下面按工具、流程、效率、场景四部分展开。
一、烧录工具与适配关系
SD NAND是LGA焊盘封装，没有插针，量产烧录必须借助专用座具：
-
烧录座MK-DV-DN-22A：带三种限位框，兼容6.0×8.0mm、6.6×8.0mm、9.0×12.5mm三种封装尺寸，MKDV系列（LGA-8）和MKDN系列（LGA-16）都能覆盖，适合多型号混线生产的工厂。
-
简易烧录座MKSDTestBoard-S：适用于LGA-8 6.0×8.0mm封装，结构简单、单价低，适合单一型号大批量。
-

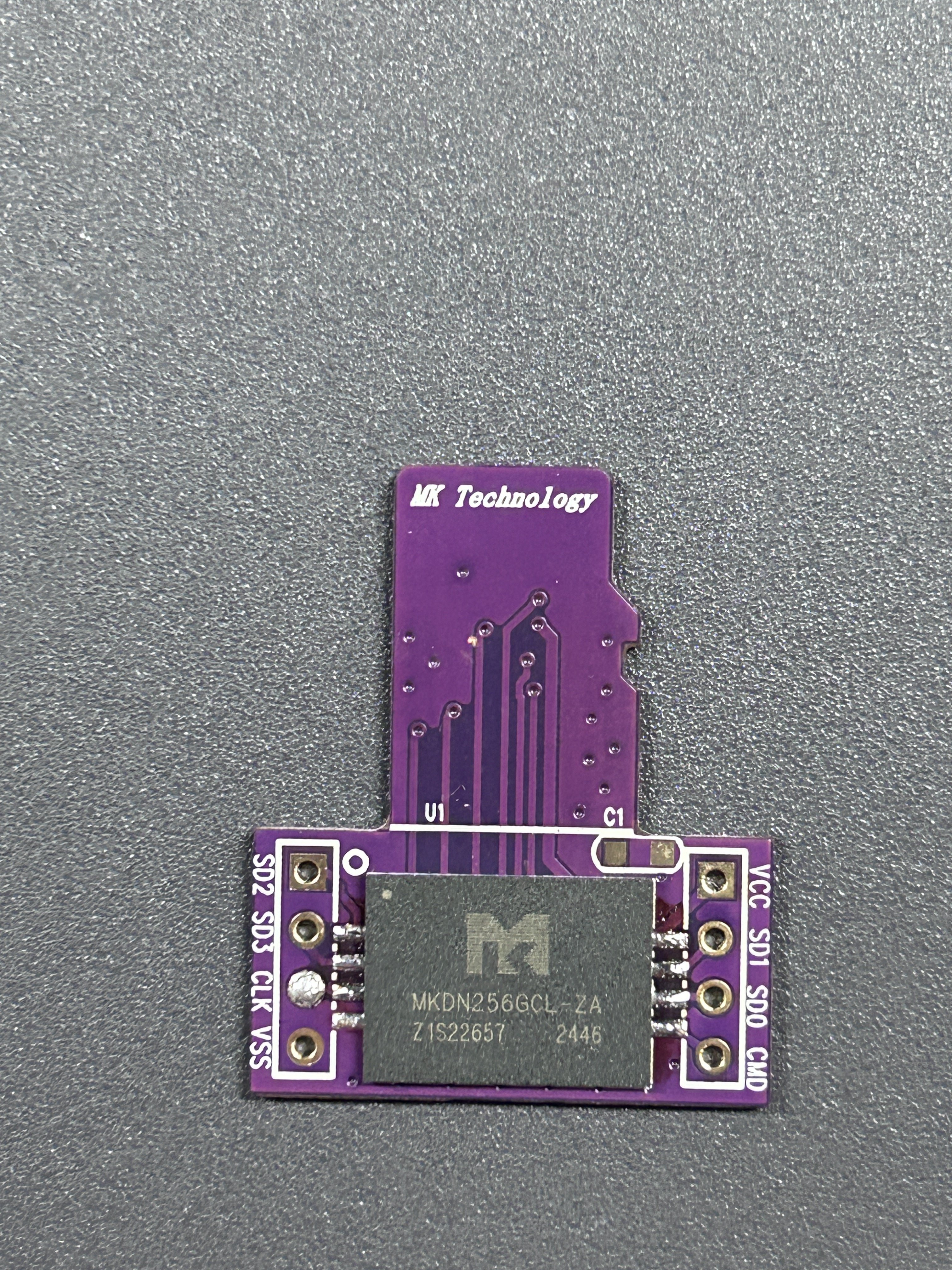

测试转接板：MKIDV1811（18×11mm，适配LGA-8的6.0/6.6×8.0mm）和MKIDNV2911（29×11mm，同时适配LGA-8和9.0×12.5mm的LGA-16）。转接板把SD NAND焊成标准Micro SD卡形态，可直接插在原有Micro SD卡座上，用普通读卡器、USB烧录器甚至PC端脚本完成烧写，板上还预留了测试焊盘便于飞线。
-
SD卡套：Micro SD转标准SD卡套，适配UHS-I总线接口的烧录器。
座具的压接寿命和限位精度是量产稳定性的前提——LGA焊盘间距小，烧录座探针磨损后会出现接触不稳定，建议按使用次数建立点检和更换周期。
二、三种烧录流程对比
-
离线烧录（烧录座+通用烧录器/读卡器）：芯片先烧录后贴装。优点是贴片前完成全部内容写入和校验，不良品不进入SMT线；适合带序列号、加密证书等“一芯一密”个性化内容的产品。缺点是多一道手工上下料工序。
-
转接板预烧录：把SD NAND焊在MKIDV系列转接板上，当普通TF卡用读卡器批量烧写，烧完解焊再贴装。适合小批量试产和研发样机，设备投入几乎为零。
-
贴片后在线烧录（ISP，In-System Programming）：芯片贴到PCB上后，通过主控的SDIO/SPI接口烧写。优点是零额外工序、可与功能测试合并；缺点是占用设备调试口、整机文件系统写入速度受主控接口限制，且一旦内容写入失败需要整板返工。实践中常用“基础镜像离线烧+个性化信息在线写”的混合模式。
三、效率优化要点
-
镜像烧写代替文件拷贝：把文件系统（FAT32分区）在PC上做好二进制镜像（包含引导、固件、资源文件），烧录时按整盘物理镜像写入，比逐文件拷贝快数倍，且保证分区表、文件系统布局与出厂状态完全一致。
-
烧录与校验并行设计：烧写完成后立即做读回校验（CRC或全量比对），校验在烧录器内自动完成，不良芯片当场拦截；SLC型号读速约20MB/s，1Gb容量整盘读回校验仅需十几秒，时间成本可接受。
-
工位合并：烧录工位与烘烤、贴装排程联动——散包装120℃烘烤8小时后上线烧录，烧录完的芯片在MSL3管控时间窗口内完成贴装，避免吸湿后二次烘烤。
-
标识与追溯：烧录镜像有版本号，烧录后在料盘或芯片外包装贴版本标签，结合Smart Function可在成品中读取出厂写入量等信息做双向追溯。
-
双面贴装顺序：PCB双面贴片时SD NAND最后贴装，烧录排程与SMT顺序保持一致，减少物料来回搬运。
四、真实场景：月产5000台电力终端的烧录提效
某电力集中器客户量产MKDV4GIL-AST（4Gbit SLC），初期采用贴片后在线烧写：主控通过SPI逐文件拷贝固件和参数，单台耗时约6分钟，5000台月产需要8个烧录工位且经常出现校验超时。改为离线方案后：采用MK-DV-DN-22A烧录座配合USB读卡器，PC端用脚本将FAT32镜像整盘写入（1Gb镜像按约10MB/s写速，单颗烧写约2分钟、含读回校验约2分20秒），烧录完成的芯片直接上SMT线贴装，贴片后只在线写入设备地址和证书等个性化数据（约几KB，秒级完成）。改造后单线每小时可烧约25颗，2个工位即可覆盖月产5000台，在线烧写工位从8个减到2个，烧录相关不良率从约1.2%降到0.1%以下，且出厂镜像版本一致性全部可追溯。
五、烧录环节自检清单
量产导入前确认：烧录座限位框与封装尺寸匹配（6.0×8.0 / 6.6×8.0 / 9.0×12.5mm）；探针点检周期已建立；烧写镜像经PC端验证可正常启动；烧后读回校验设为强制步骤；MSL3烘烤与烧录排程衔接；个性化数据与通用镜像分离；镜像版本标签与Smart健康信息纳入追溯体系。
总结：SD NAND的量产烧录本质上是“给一颗焊在板上的SD卡装系统”，标准SD协议让它天然兼容读卡器生态，烧录座、转接板、在线烧录三种方式可以按产能和个性化需求自由组合。把镜像化烧写、强制校验、工位合并这三件事做扎实，烧录环节不会成为产能瓶颈；而SLC颗粒10万次擦写、内置坏块管理和掉电保护的特性，也保证了烧录后即便经历产线多次上下电，出厂内容依然完整可靠。
