STM32接SD NAND其实跟接普通SD卡的操作流程几乎一样，因为SD NAND内部就是一颗带控制器的贴片式SD存储器件，走的是标准SD协议。很多工程师第一次用的时候会纠结驱动怎么写，其实ST的HAL库已经把大部分工作做好了，只需要正确配置SDIO（或SDMMC）外设就行。

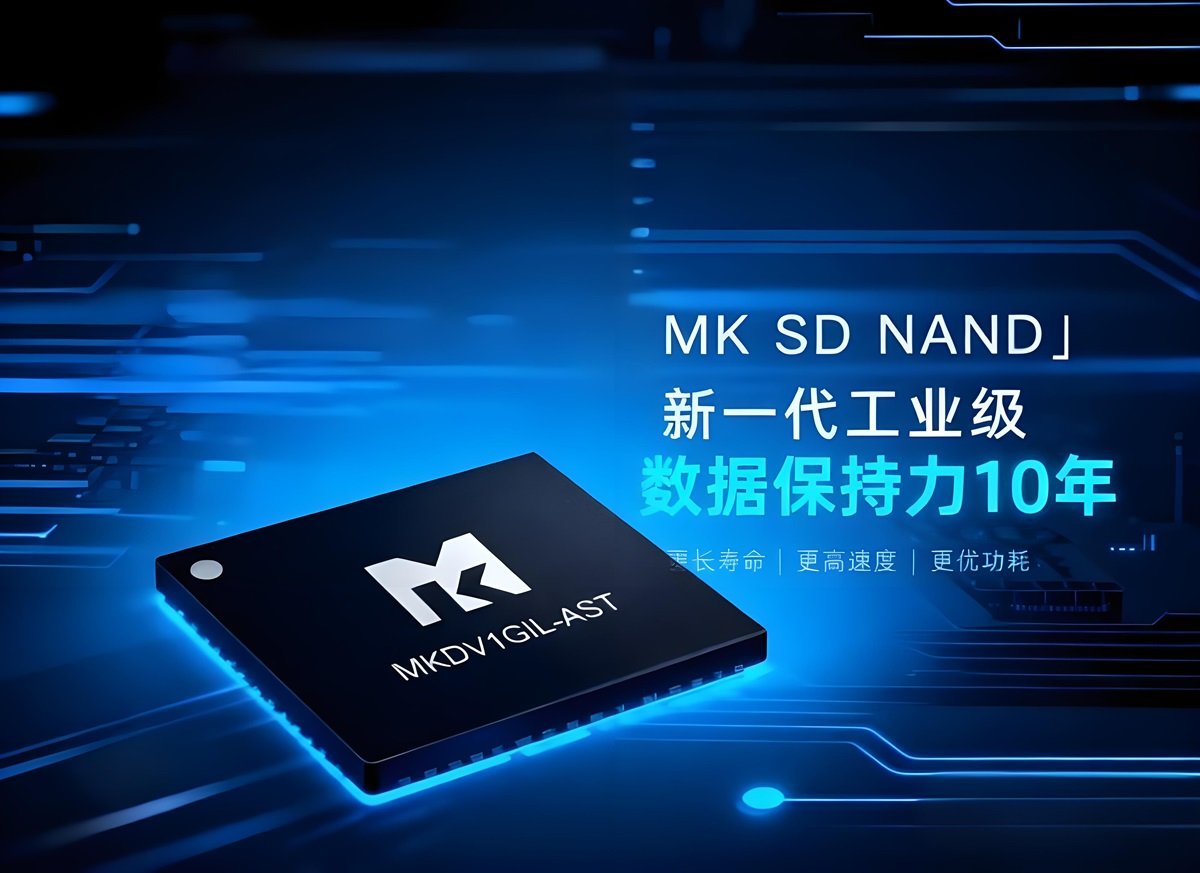

产品图
先说硬件连接。SD NAND的LGA-8封装引脚定义和Micro SD卡完全一致：CLK、CMD、DAT0-DAT3、VDD、GND。STM32端用SDIO接口的话，把对应的SDIO_CK、SDIO_CMD、SDIO_D0到SDIO_D3连上就行。需要注意几个细节：CMD和DAT线上要加上拉电阻，阻值10K到100KΩ都可以，目的就是防止总线空闲时浮空导致误触发。CLK线上可以串一个0到120Ω的电阻，用来抑制反射和振铃，具体值看PCB走线长度和信号质量。SD NAND的VDD供电要单独走线，供电能力不小于200mA，不要和MCU的IO供电混在一起，避免上电瞬间的浪涌干扰。
SDIO模式用的是4线数据总线，理论带宽比SPI模式高不少。STM32F4系列用SDIO外设，STM32H7系列用SDMMC外设，配置方式大同小异。HAL库的初始化代码核心就是调用HAL_SD_Init，在这之前要把SDIO外设的时钟、分频、总线宽度配置好。4线模式下时钟能跑到24MHz到50MHz（取决于具体MCU型号和SD NAND的支持能力），实际吞吐量通常在10到30MB/s之间。
驱动开发方面有个关键点：SD NAND内部自带控制器，支持标准的SD2.0（MKDV系列）或SD3.0（MKDN系列）协议，所以STM32的HAL库标准SD卡驱动直接就能用，不需要额外写底层Flash驱动代码。这也是SD NAND相比SPI NAND的一大优势——SPI NAND需要自己实现坏块管理、磨损均衡、ECC纠错这些底层算法，而SD NAND把这些全包在芯片内部了，MCU侧只需要调用标准的SD读写命令。
HAL库的典型初始化流程：
首先开启SDIO/SDMMC外设时钟和GPIO时钟，配置SDIO_CK为复用推挽输出，SDIO_CMD和SDIO_D0-D3为复用推挽输出。然后调用HAL_SD_Init函数，HAL库内部会执行SD协议规定的初始化序列：发送CMD0进入idle状态、CMD8检查电压兼容性、ACMD41获取OCR寄存器、CMD2和CMD3获取CID和RCA、CMD9获取CSD。这些步骤HAL库全自动处理，开发者基本不用操心。
初始化成功后，读写操作用HAL_SD_ReadBlocks和HAL_SD_WriteBlocks就行，参数包括数据缓冲区指针、块地址、块数量和超时时间。注意块地址要乘以512（SD卡的块大小固定为512字节），DMA模式下读写效率更高，能减少CPU占用。
实际踩过的坑有几个。一是上电时序：SD NAND要求VDD从0升到工作电压的上升时间在0.1ms到35ms之间，电压在0.5V以下至少保持1ms。如果电源芯片的软启动时间太短或太长都可能出问题，选DC-DC时要留意这个参数。二是CLK信号完整性：PCB走线超过3-4厘米的话，CLK线最好包地处理，控制阻抗50Ω左右，否则高速模式下容易出现初始化失败或读写错误。三是兼容性测试：SD NAND支持2.7V到3.6V工作电压，部分STM32在3.0V供电时SDIO时钟稳定性更好，建议实测确认。
用转接板调试是个好办法。MK米客方德提供了MKIDV1811等测试转接板，把SD NAND焊上去之后插到Micro SD卡座里，可以在原有的SD卡方案上先验证驱动逻辑，确认OK后再切换到贴片方案，减少直接改板的风险。
